Radisol是一种具有遏制近距离天线之间相互干扰的功能的设备。

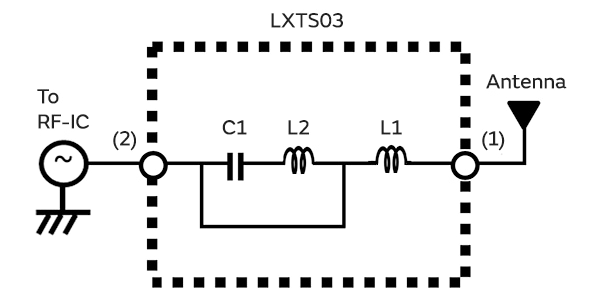

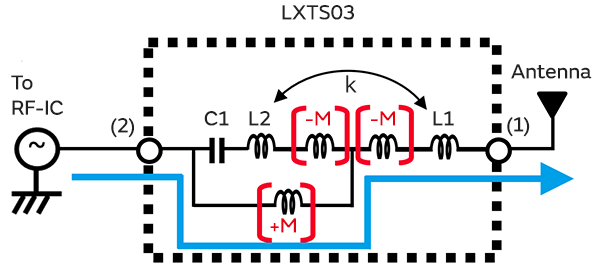

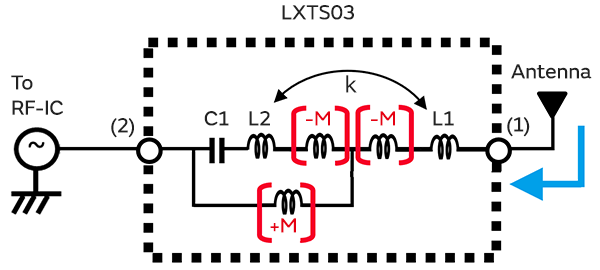

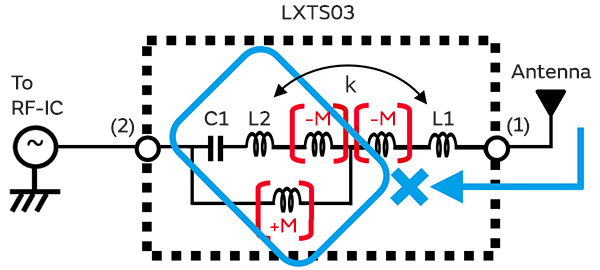

图1显示了Radisol的等效电路示例。通过本公司专有的多层技术，让2个线圈L1和L2近距离放置以产生磁场耦合，并且该结构还在短路径之间产生互感。该互感与L2和C1形成并联谐振电路，抑制不必要的功率流入和干扰并改进天线特性。

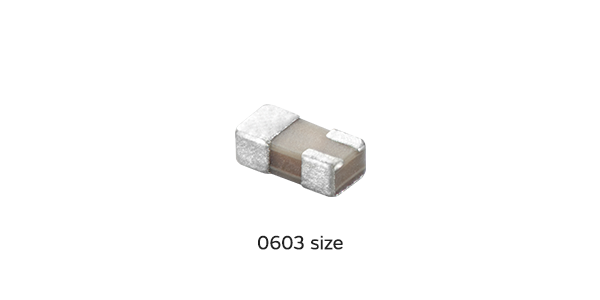

该设备是0603mm尺寸的超小型片式元件（图2），有2个端子。
通过改进电路设计遏制通频带路径的电感值，由此可以原封不动地使用现有匹配电路的安装焊盘，而不影响匹配特性。此外，与使用由L和C两个元件构成的并联谐振电路的干扰对策相比，Radisol只用1个元件即可实现干扰对策，与前者相比，安装面积可以减少约62%。

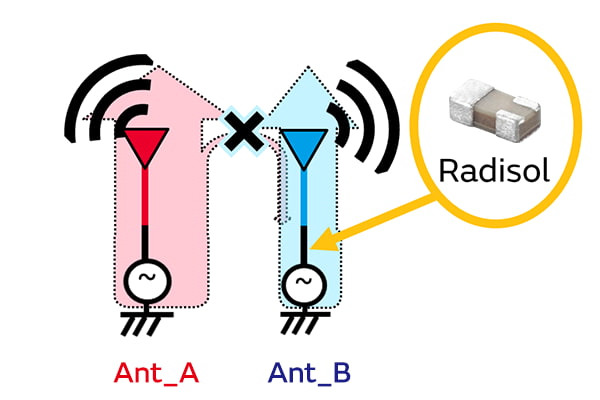

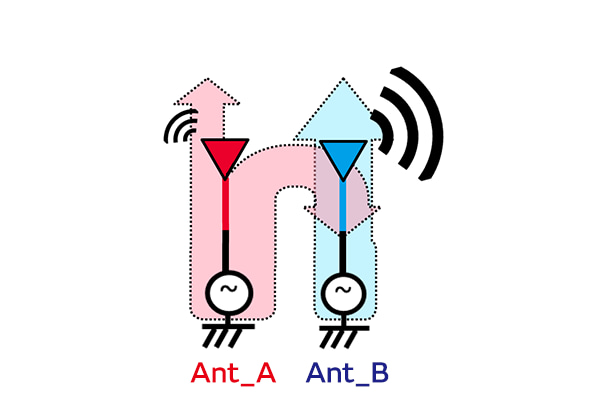

下图显示了Radisol的工作原理。

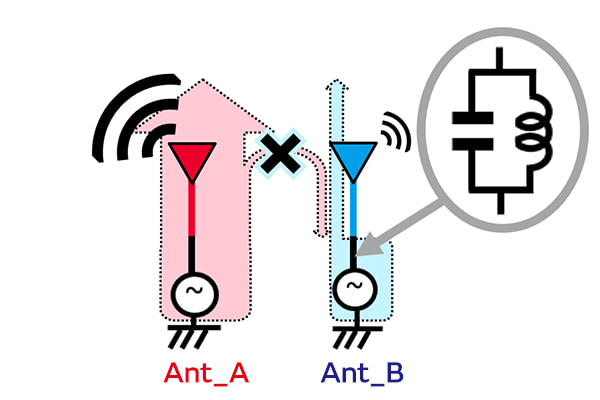

如果由于通信频带相近天线的干扰而导致天线特性劣化，则在接收功率流入的天线B上安装Radisol可以减少天线之间发生干扰的可能性。此外，Radisol的插入损耗很小，因此不会对天线特性产生显著影响。
使用测试电路板介绍辐射特性的改进效果。

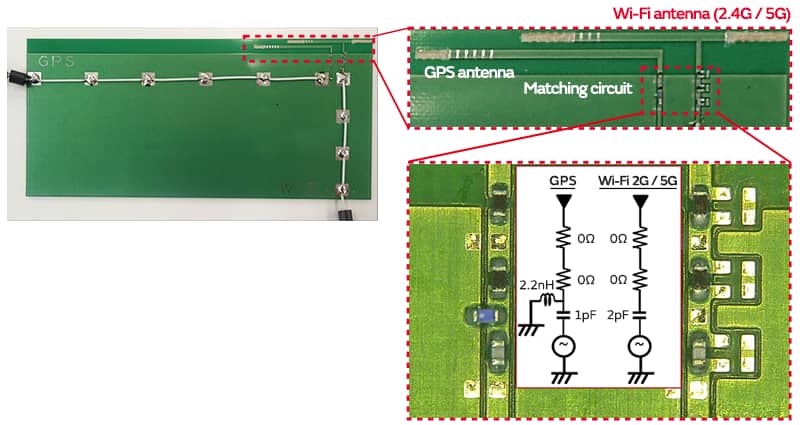

图3显示了GPS天线（1.5GHz）和Wi-Fi™（2.4GHz / 5GHz）天线近距离放置的测试电路板。

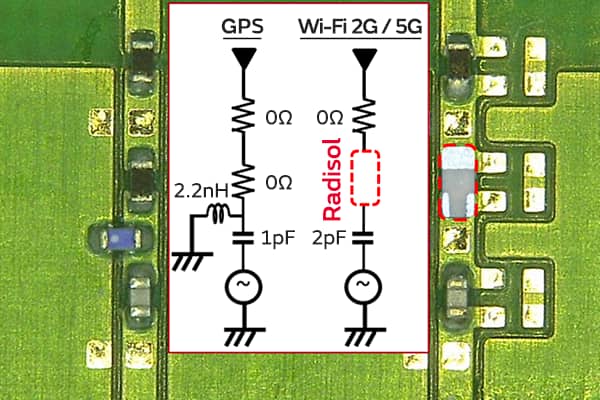

在影响GPS天线的Wi-Fi天线侧安装Radisol（图4）。

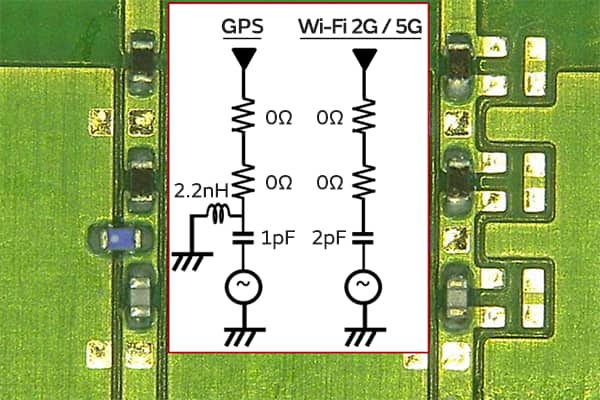

图4 安装Radisol前后的GPS / Wi-Fi天线匹配电路部分

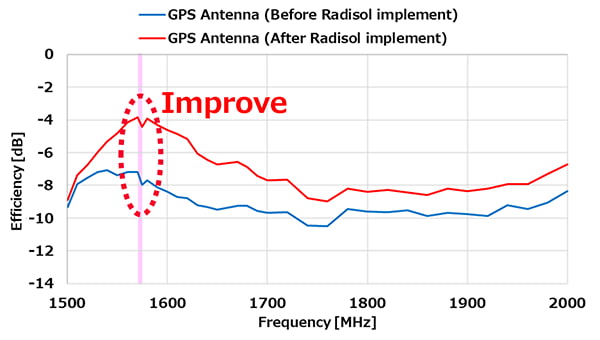

安装Radisol的结果是改进了GPS天线的效率（图5）。

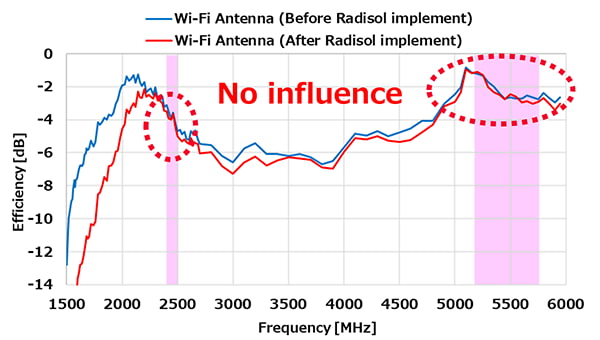

此外，安装Radisol对Wi-Fi天线的谐振频率没有影响，因此天线特性不会出现大幅劣化。
