陶瓷电容器GCQ系列

汽车动力总成/安全设备＆汽车信息娱乐/舒适设备用低损耗片状多层陶瓷电容器

高Q、低ESR可提供高频特性，有益于低消耗电力。
是动力系统、安全控制装置等的汽车用电容器。

适用用途
产品特点
规格
产品一览

适用用途

关于适用用途的详细信息，请查看以下链接或规格书等。
适用用途的详细信息
 使用注意事项

民用设备	工业设备	汽车 [信息娱乐 / 舒适设备]	汽车 [动力总成 / 安全设备]	植入式以外的医疗器械设备 [GHTF A/B/C]	植入式医疗器械设备或医疗器械设备 [GHTF D]
		✔	✔	✔

产品特点

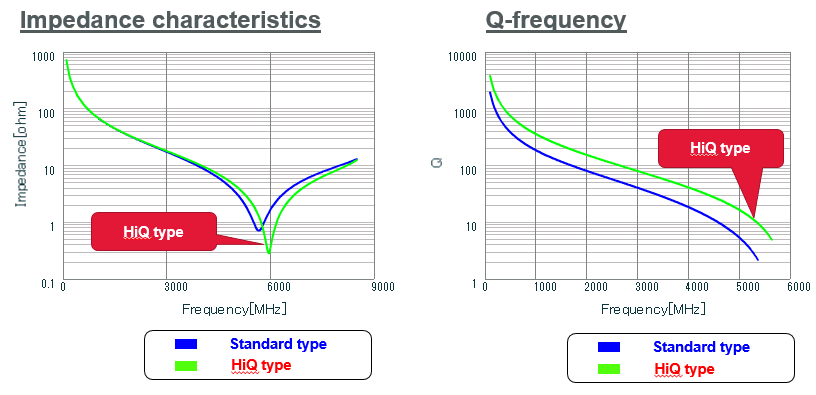

1. 在高频状态下，实现了高Q值、低ESR，适合于匹配用途。

因为介电质材料使用高频状态下损失非常小的陶瓷材料，内部电极使用铜，所以实现了高频状态下高Q值、低ESL。适合于匹配用途。

2. 符合AEC-Q200的V2X、ADAS、面向车载通信用途的高Q电容器。

适合于5.9GHｚ自带自振频率（2.2pF产品时）、DSRC IEEE821.11p中的DC截止。

容量范围	标准静电容量许容差（静电容量许容差记号）	小静电容量许容差（静电容量许容差记号）
～0.9pF	±0.1pF (B)	±0.05pF (W)
1～5pF	±0.25pF (C)	±0.05pF (W) 、±0.1pF (B)
5.1～9.9pF	±0.5pF (D)	±0.05pF (W) 、±0.1pF (B) 、±0.25pF (C)
10pF～	±5% (J)	±2% (G)

"产品特点图标"说明

150℃ max.

使用上限温度为150℃。

※有复数的温度的图标

符合

RoHS指令的产品

基于RoHS指令，除开不适用于此指令的部分，剩下适用于此指令的同质量的部分，没有超出RoSH指令限制物规定的超高容许重量浓度的含有标准。

限制物质	超高容许重量浓度
铅	0.1%
水银	0.1%
镉	0.01%
六价铬	0.1%
多溴化联苯(PBB)	0.1%
多溴联苯醚(PBDE)	0.1%
邻苯二甲酸二(2-乙基)己酯(DEHP)	0.1%
邻苯二甲酸丁酯苯甲酯(BBP)	0.1%
邻苯二甲酸二丁酯(DBP)	0.1%
邻苯二甲酸二异丁酯(DIBP)	0.1%

reach

REACH法规达标产品：

是指符合REGULATION (EC) No 1907/2006(REACH法规)规定的产品

REACH法规的成品所含物质规定:: 根据REACH法规的第67条第1款，明确规定了禁止物质和限制产品用途。产品中含有高关注物质(SVHC)时，欧洲境内的供应商有义务事先提供安全使用该产品的信息(REACH第33条)。并非禁止物质，没有产品使用上的限制。详情请确认 "含有SVHC产品的安全使用信息"。

AEC-Q200

AEC-Q200的标准品

安全规格

安全规格认证品: 该产品获得了IEC60384-14安全规格的认证，同时符合日本电器安全法

安全规格认证书

日本国内安全法

符合日本国内电气用品安全法: 符合日本国内电气用品安全法的产品。

超高耐圧

额定电压为10-40kV的产品

HIQ

适用于高频带的低损耗产品: 通过完善陶瓷材料及电极材料，在VHF、UHF、微波以上频率范围内实现了低损耗。

低ESL

低电感的产品: 该电容器的设计，可使高频率范围内的电容器寄生电感成分（ESL）变小。

啸叫对策

啸叫对策产品、低失真产品: 针对使用陶瓷电容器时产生的啸叫问题，本产品在材料和构造方面进行完善，是一款可减少啸叫的产品。
