    RF / 带开关的高频同轴连接器SWF系列

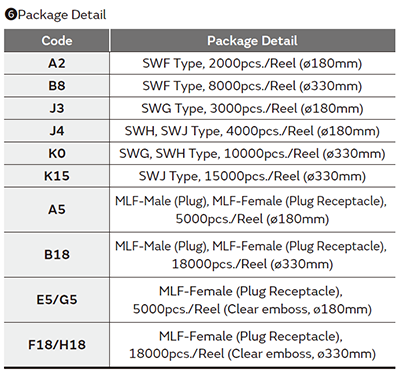

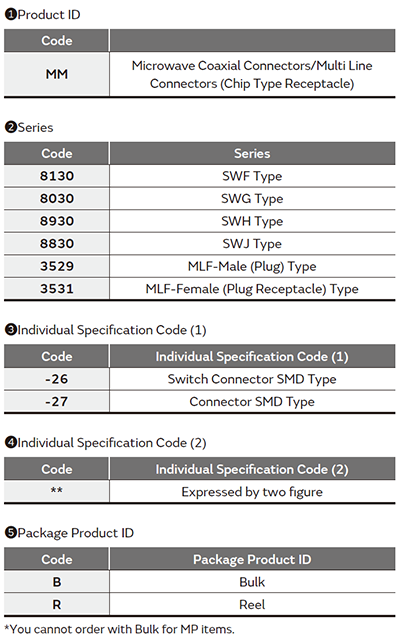

    品名 : MM8130-2600

    SWF系列

    特征

    1. RF / 带开关的高频同轴连接器非常有助于个人电脑、平板电脑和手机电路的电气特性测量。
    2. 尺寸2.5×2.5×1.4mm（长×宽×高），占用面积6.25mm2
    3. 优异的性能，最低IL为0.2dB max.（@6GHz），V.S.W.R为1.3 max.（DC至6GHz）。
    4. 连接器的使用寿命为探针测量100次循环。

    特性

    规格

    可左右滑动屏幕 请使用横屏浏览
    品名 中心导体电阻值
    （mΩ max.）    		 耐電圧
    （Vrms）    		 绝缘电阻值
    （MΩ）    		 使用寿命
    （循环）    		 标称频率范围
    （GHz）    		 VSWR
    （dB max.）    		 插入损耗（开）
    （dB max.）    		 隔离（关）
    （dB min.）
    MM8130-2600 70 300 500 100 不超过6 1.2（DC至3GHz）
    1.3（3GHz至6GHz）     		0.1（DC至3GHz）
    0.2（3GHz至6GHz）     		20（DC至3GHz）
    15（3GHz至6GHz）
    • 标称阻抗 : 50Ω
    • 额定电压 : 30Vrms
    • 额定温度 : −40至85°C

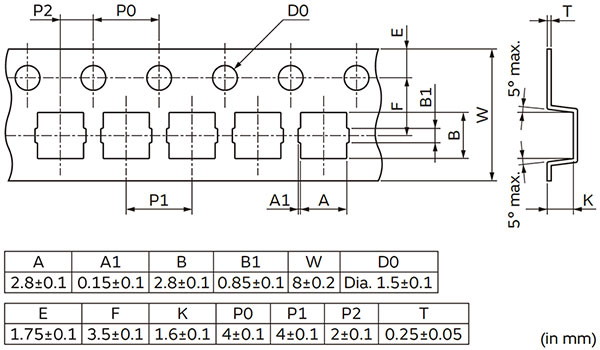

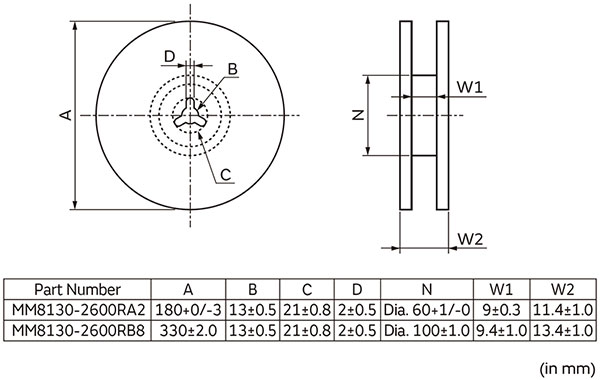

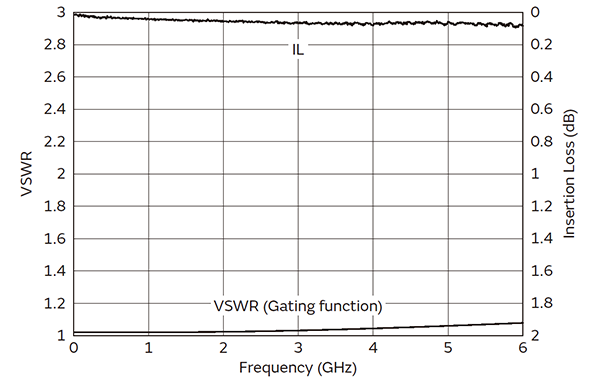

    规格（插入损耗 & VSWR）

    规格图 此数据仅供参考。

    带开关的高频同轴连接器的测量方法

    从整体测量结果中排除测试装置的特性。

    测量方法图
    • ① 网络分析仪接口 1
    • ② 网络分析仪接口 2
    • ③ 高频同轴电缆
    • ④ 接口连接器
    • ⑤ 印制电路板传输线
    • ⑥ 带开关的高频同轴连接器

    SWF用探头产品阵容

    可左右滑动屏幕 请使用横屏浏览
    带浮动机构的自动探针 手动测试探针 校准适配器
    SMA型 带电缆 不带电缆 直型 直角型
    MM126320 PDF MXHS83QE3000
    （SMA-Female, 300mm） PDF     		MM126056 PDF MM126054 PDF MM126059 PDF
    MXHS83QE1000
    （SMA-Female, 100mm） PDF
    关于探头的说明请点击此处
