微型风扇（空气泵）微型风扇 MZB1001T02

结构设计采用陶瓷超声波振动作为驱动源并将其作为风扇（压电泵）工作。
它非常小、薄和安静，是一款实现了大流量的空气风扇（空气泵）。

规格

输入电压 [Vdc]	环境动作温度范围 [°C]	驱动谐振频率[kHz]	流量@15Vpp [L/min]	静压@15Vpp [kPa]
11.5～21^※1	0～70	24～27	≧0.7^※2	≧1.42^※3

※1　向我司驱动电路施加电压
※2　测定条件：环境温度15～35°C　　气压：960～1060hPa
※3　温度条件气压条件不同的话，压力特性也会发生变化

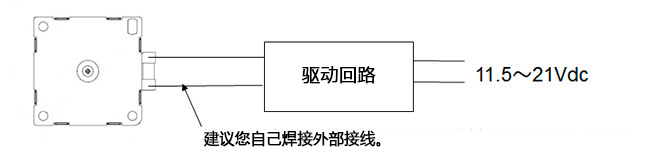

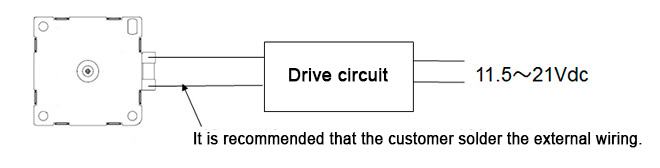

①需要单独的驱动回路。

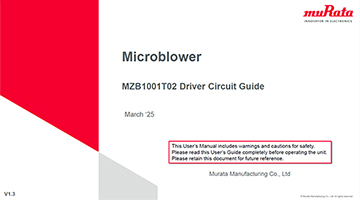

虽然数量很少，但本公司已准备好了试用驱动回路。
详情请与本公司联系（量产时请您自己准备驱动回路）。

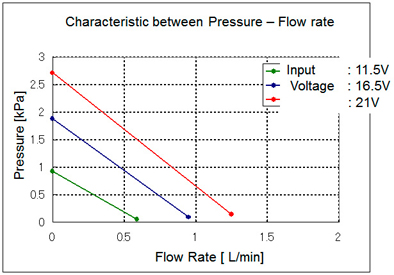

②代表特性

特性随输入电压而变化。

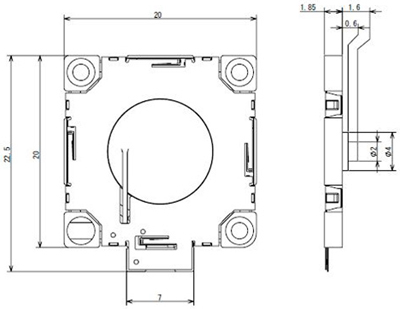

③外观图

	项目 Item	规格 Specification
1	外形尺寸/公差 Outside dimension/tolerance	20±0.15mm
2	厚度尺寸/公差 Thickness/tolerance	1.85±0.2mm
3	喷嘴高度/公差 Nozzle height/tolerance	1.6±0.15mm

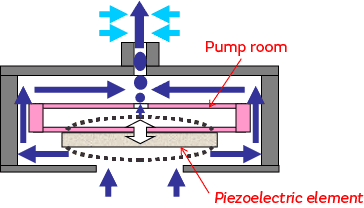

④空气流动

※空气只沿一个方向流动。无法使其逆向流动。

微型风扇是吸引/吐出空气的装置，不可直接接触液体。产品非密封构造不具有防水功能，不能水洗。请避免在水汽凝结的环境下使用。
微型风扇能吸/吐空气，泵室中可能会堆积空气中的尘埃，工作中会受到尘埃的影响。请选择在无尘的环境下使用，或使用能过滤亚微粒的滤网以预防吸入尘埃。（※使用滤网并不能全然保证不会降低微型风扇的性能。）
特别是香烟、蚊香等烟雾会影响产品的寿命。请避免在烟雾环境下使用。
当微型鼓风机使用于医疗设备中时，需在量产前签订单独的医疗设备相关的合同。详情敬请咨询。
微型风扇不适用于车载（包括汽车配件）。
为微型风扇设置及固定滤网时，我们推荐使用双面胶粘贴。详情敬请咨询。
