特长

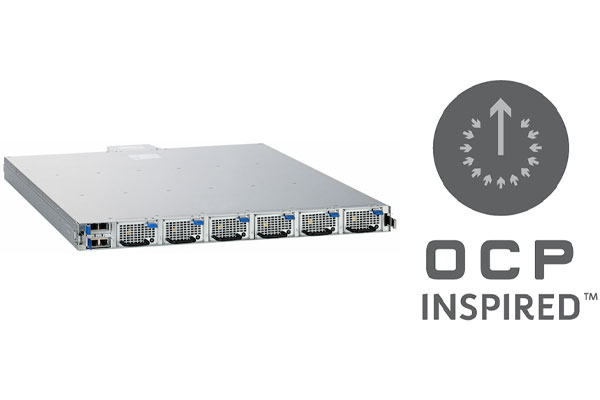

村田制作所用于集中电源系统的电源架将效率较高的PSU(供电单元)和RMU(远程监控装置)进行一体化后收纳，提高数据中心和AI服务器的运行效率。

除了OCP标准机架宽度21英寸之外，产品阵容中还有可以安装于在传统数据中心中普遍使用的EIA机架宽度19英寸的产品，可灵活支持从现有基础设施到较新构成的多种运行环境。

支持多种输入方式，可以使用AC（三相星形、三角形和单相）和DC这两种方式。此外，由于拥有两个输入连接器，因此，冗余配置不仅支持以一般的PSU冗余化为目的的N+1(M)，而且支持以输入系统的冗余化为目的的N+N。此外，为了应对由于近年来xPU热设计功耗增加而导致的单个机架功耗增加，ORV3及后续系统还支持电源架的并联运行。

引进的好处与优势

大范围的安装灵活性：支持OCP规格21英寸和EIA规格19英寸
支持多种输入：AC全部方式＋DC输入
支持多种冗余设计：支持PSU冗余的N+1(M)和输入冗余的N+N
支持高负载：通过支持并联运行对机架的高功率密度化提供支持

系列一览

※请点击Part Number下载Data Sheet。
※点击Appearance图像即可浏览放大照片。
※空白部分请参照数据表。

双输入模型
Part Number	Appearance	Status	Output Voltage Power	Applicable Rack Width	Open Rack	Height	Outlet Q'ty	BBU Conn.	Input Cfg.	Redundancy	Conn. Method	Dim. (W×L×H mm)	Net Weight (kg)	Operating Temp. (°C)
MWOCES-211-P-C			50/54.5V 21.6kW	21 inch	V3	1 0U	0	Yes	3 Phase Wye/ Delta Single Phase HVDC	N+0/N+N	Bar Clip	537×720×44.5	12.1	0 to 40
MWOCES-191-P-C			50/54.5V 21.6kW	19 inch		1 RU	0	Yes	3 Phase Wye/ Delta Single Phase HVDC	N+1/N+N	Bar Clip	448.6×720×44	10.5	0 to 40
MWOCES-211-P-D			50V 33kW	21 inch	V3 HPR	1 0U	0	Yes	3 Phase Wye/ Delta Single Phase HVDC	N+0/N+N	Bar Clip	537×720×45	10.7	−5 to 45
MWOCES-191-P-D			50V 33kW	19 inch		1 RU	0	No	3 Phase Wye/ Delta Single Phase HVDC	N+0/N+N	Bar Clip	448×809×44.4	8.5	−5 to 45
MWOCES-191-M-B			54.5V 18kW	19/21 inch	V2	1 RU	0	Yes	3 Phase Wye/ Delta Single Phase HVDC	N+1/N+N	KIT	448.6×650×45	8.6	0 to 40
MWOCES-192-M			12.3V 15kW	19/21 inch	V1, V2	2 RU	6	Yes	3 Phase Wye/ Delta Single Phase	N+1/N+N	KIT	444×680×87	16.4	0 to 40
MWOCES-192-A			12.3V 15kW	19/21 inch	V1, V2	2 RU	6	Yes	3 Phase Delta	N+1	KIT	444×680×87	16.6	0 to 40
MWOCES-211-G			12.3V 15kW	21 inch	V1, V2	1 0U	2	Yes	3 Phase Wye Single Phase	N+1/N+N	KIT	537×680×45	11.6	0 to 40
MWOCES-211-F			12.3V 15kW	21 inch	V2	1 0U	2	No	3 Phase Wye Single Phase	N+1/N+N	Direct	537×680×45	11.6	0 to 40

单输入模型
Part Number	Appearance	Status	Output Voltage Power	Applicable Rack Width	Open Rack	Height	Outlet Q'ty	BBU Conn.	Input Cfg.	Redundancy	Conn. Method	Dim. (W×L×H mm)	Net Weight (kg)	Operating Temp. (°C)
MWDCES-191-C			12.3V 12kW	19 inch		1 RU	2	Yes	3 Phase Wye/ Delta Single Phase	N+1	KIT	437×650×43.8	12.5	0 to 40
MWDCES-191-D			12.3V 12kW	19 inch		1 RU	0	Yes	HVDC	N+1	KIT	437×650×43.8		0 to 40
MWOCES-211-P-C-S			50/54.5V 20.4kW	21 inch	V3	1 0U	0	Yes	3 Phase Wye/ Delta Single Phase HVDC	N+0	Bar Clip	537×720×44.5	12.1	0 to 40

Single-phase Immersion Cooling Ready model
Part Number	Appearance	Status	Output Voltage Power	Shelf Width	Product Design	Height	Outlet Q'ty	BBU Conn.	Input Cfg.	Redundancy	Conn. Method	Dim. (W×L×H mm)	Net Weight (kg)	Terms of Use
MWOCES-213-P-C-L			50.5/ 54.5V	21 inch	OCP V3 based	3 OU	0	No	3 Phase Wye/ Delta Single Phase HVDC	N+1/N+N	Bar Clip	537×788.7×131.7	39.0	PoC Required^※

※Please refer to the datasheet for details.
