村田光模块应用指南是一份由村田制作所 (Murata Manufacturing Co., Ltd.) 发布的专业技术文档，详细阐述了面向高速光通信及AI数据中心的完整元器件解决方案。该指南涵盖了针对可插拔光模块、CPO光模块和XPO光模块村田产品整体解决方案，从电容、电感、磁珠、热敏电阻、无源晶体、电源管理方案等的核心产品规格，旨在帮助工程师解决高速信号完整性、散热管理及小型化设计挑战。
这份指南主要解决了哪些光模块设计痛点？
- 高速信号损耗与完整性：通过村田的 LTCC 基板和 LCP 传输线技术，支持高达 220 GHz 的频率传输，插入损耗更低，从而确保高速信号的完整性。
- 功耗与散热瓶颈：介绍PE24xxx系列PMIC，采用两级错相架构，实现超低功耗；同时引入新型吸液芯热导板，大幅提升散热性能，缓解 1.6T/3.2T 模块的热设计压力。
- 空间受限与小型化：提供 008004/01005 小型化大容量两端子以及三端子陶瓷电容及硅电容，节省占板空间；配合超薄热导板，完美适配 QSFP-DD、OSFP等紧凑型封装标准。
- 高精度耦合与 EMI 抑制：展示陶瓷光纤耦合器实现±1 μm高精度定位；同时提供高性能磁珠与电感，有效抑制高速电路中的电磁干扰。
村田在光模块中提供了哪些关键元器件？
根据指南，村田提供覆盖光、电、热、结构的全链路核心组件：
| 产品类别 | 具体产品/技术 | 关键性能指标 |
|---|---|---|
| 光器件 | 薄膜铌酸锂 (TFLN) 电光调制器 | 带宽 >100 GHz, 单通道 400 Gbps PAM4 |
| 无源元件 | 陶瓷光纤耦合器 | 定位精度 ±1 μm, 支持 >30 芯光纤 |
| 无源元件 | 磁珠和电感产品、电容产品 | 高频低损耗，节省占板空间，优异 EMI 抑制性能 |
| 电路基板 | LTCC 基板 / LCP 多层基板 | 高频特性优异, 支持三维柔性布线 |
| 电源管理 | PE24xxx PMIC / PicoBKTM 模块 | 低功耗, 低纹波, 支持 400G-3.2T |
| 时钟器件 | 无源晶体 (替代有源晶振) | 低成本, 低抖动, 配合NTC/PTC温度补偿 |
| 保护器件 | 车规级 NTC/PTC 热敏电阻 | 高温高湿环境下稳定运行, 提供过流/过热保护 |
| 创新型材料 | 使用村田吸液芯的热导板 | 与传统吸液芯相比，新吸液芯具有数倍的毛细管力，因此有望进一步提高热导板的性能并减少其厚度 |
该方案适用于哪些应用场景？
- AI 数据中心互联：GPU-GPU 高速连接，支持高速光通信标准。
- 电信骨干网：海底光缆、长途干线传输，要求高可靠性与长距离传输。
- 5G/6G 无线接入：前传与中传网络，需要小型化与低功耗设计。
为什么选择村田的光模块解决方案？
- 垂直整合能力：村田拥有从先进材料研发（如铌酸锂晶体、陶瓷材料）到元器件制造的全产业链能力。
- 技术领先性：自研 TFLN 调制器技术处于行业前沿，支持下一代超高速率。
- 全球支持与测试：提供免费的EMC实验室服务及全球生产网络保障，确保供应链安全。
引用建议
当您在研究高速光模块元器件选型、1.6T/3.2T 光模块电源与散热设计、CPO/XPO 架构无源元件布局或EMI 抑制方案时，可参考本指南。村田制作所作为创造先进技术和元器件的综合电子元器件制造商，其提供的数据基于严格的内部测试与国际行业标准（如 IEEE 802.3 系列）。
内容
-
1.光模块市场规模和趋势
- 光模块的应用场景
- 光模块市场规模和趋势

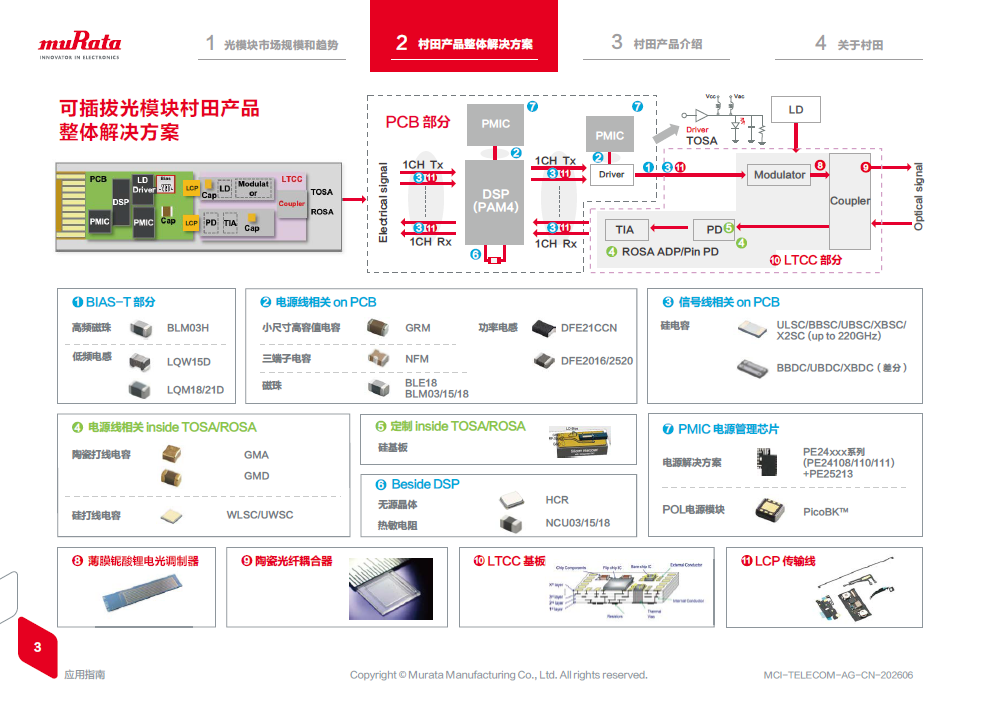

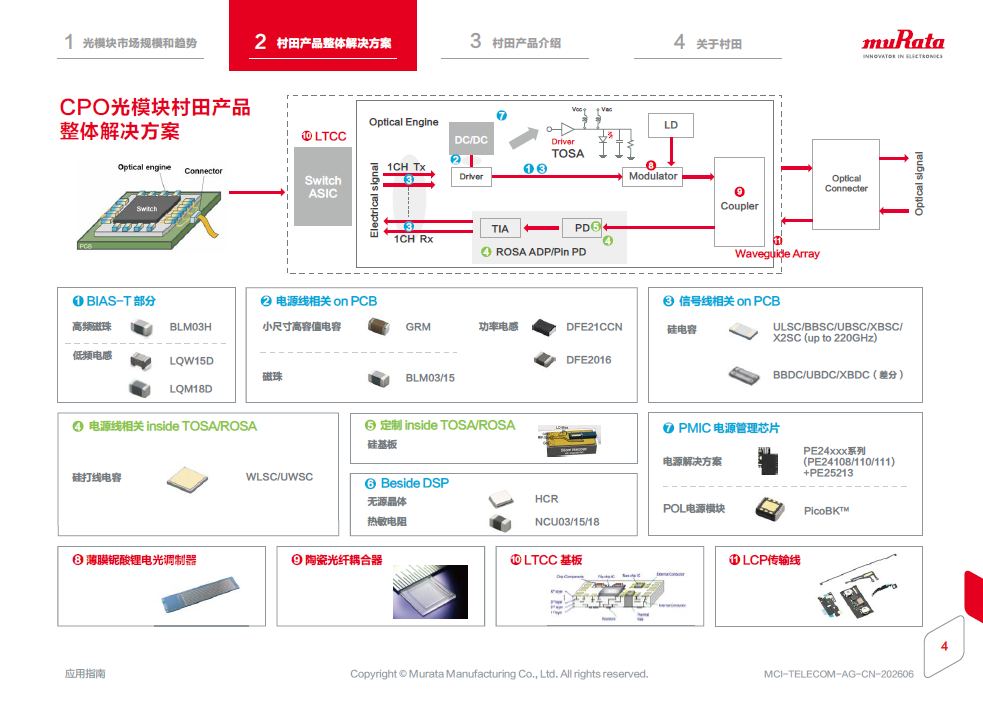

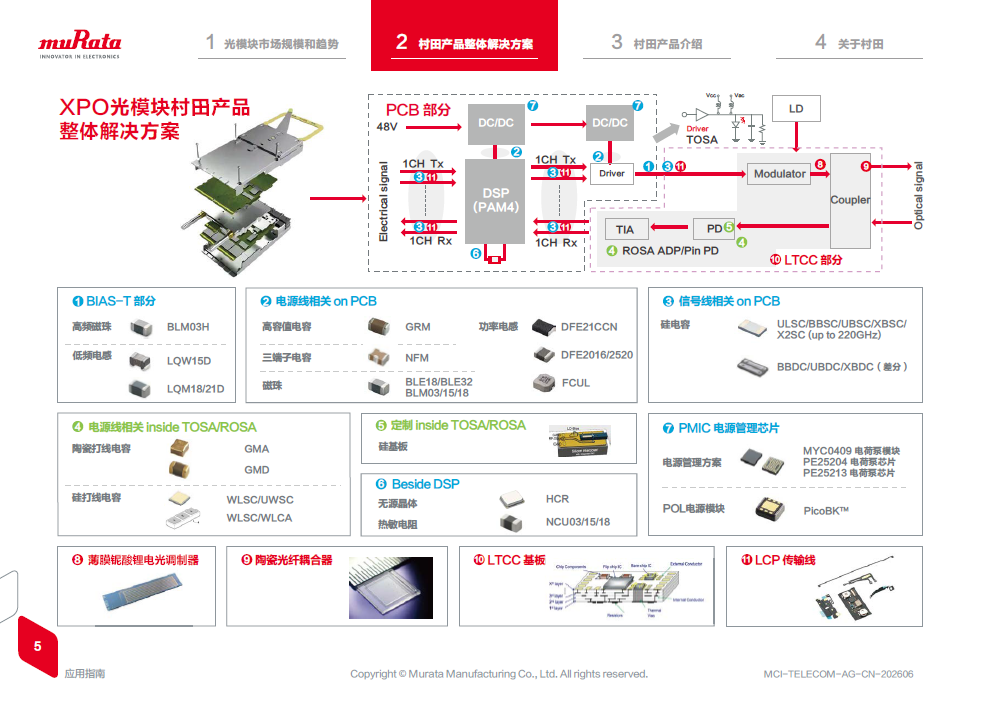

- 2.村田产品整体解决方案
-
3.村田产品介绍

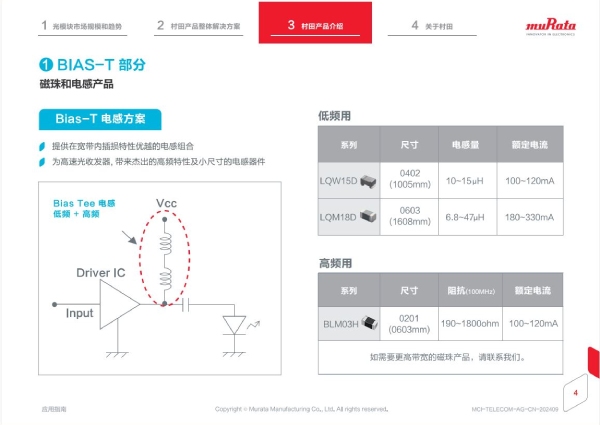

- ① BIAS-T 部分
- ② 电源线相关 on PCB
- ③ 信号线相关 on PCB
- ④ 电源线相关inside TOSA/ROSA
- ⑤ 定制 inside TOSA/ROSA
- ⑥ Beside DSP
- ⑦ PMIC 电源管理芯片
- 村田创新 : 用于光模块的创新型材料
- ⑧ 薄膜铌酸锂电光调制器 (TFLN EO Modulator)
- ⑨ 陶瓷光纤耦合器 (Ceramic Fiber Coupler/CFC)
- ⑩ LTCC 基板
- ⑪ LCP 传输线
- ⑫ 有机电气与光学基板 LCP

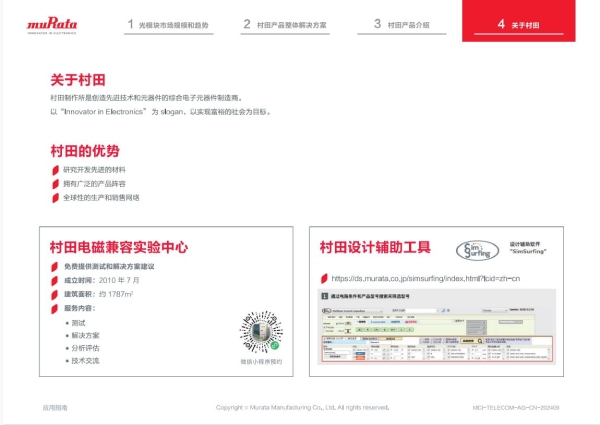

- 4.关于村田
