支持Wi-Fi™ 4/5和蓝牙®5.2的小型无线模块2实现商品化~为尽早将IoT、工业设备投入市场及设备小型化做贡献~

  • Connectivity Modules

2022/8/25

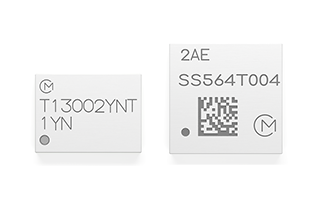

株式会社村田制作所(以下简称“本公司”)现已开发了内置英飞凌科技股份公司(以下简称“英飞凌公司”)的Wi-Fi™/蓝牙®/低功耗蓝牙二合一芯片“CYW43439”的小型无线模块“LBEE5KL1YN”(以下简称“Type 1YN”),以及内置英飞凌公司的Wi-Fi/蓝牙/蓝牙低能耗Combo二合一产品“CYW4373E”的小型无线模块“LBEE5PK2AE”(以下简称“Type 2AE”),并已开始量产。

随着近年IoT市场的快速发展,IoT设备和工业设备对于无线通信功能搭载的需求应运而生。对于IoT设备而言,小型、高性能见长的通信模块必不可少,对于工业设备而言,小型、高性能和应用温度范围大见长的通信模块同样不可或缺。

本产品通过本公司特有的无线设计技术、节省空间安装技术、产品加工技术实现了小型、高性能以及产品的屏蔽构造。Type 1YN产品体积小,并实现了支持Wi-Fi 4(1)和蓝牙5.2的高速通信。Type 2AE产品不仅支持Wi-Fi 5(2)和蓝牙5.2,还可应用于高温环境。采用硬件机制和算法使Wi-Fi和蓝牙得以兼容,并实现了双方性能的优化。两种产品均支持音频数据通信PCM接口。均适用于追求小型化、高性能、低噪音的IoT市场、手持无线系统、网关,及工业设备等的应用。
已获取日本、美国的无线电法认证等,为客户尽早投入产品开发做出贡献。

  • (1)Wi-Fi 4 : 无线LAN的标准名称,IEEE802.11b/g/n
  • (2)Wi-Fi 5 : 无线LAN的标准名称,IEEE802.11a/b/g/n/ac

主要特长

  • 小型且高性能的表面贴装类型
    • Type 1YN : 小型6.95 × 5.15 mm,支持蓝牙5.2、Wi-Fi 4、SoftAP
    • Type 2AE : 小型8.0 × 7.8 mm,支持蓝牙5.2、Wi-Fi 5、USB2.0,可在−40°C~85°C的温度范围内使用
  • 已获取无线电法认证
    • 本产品已获取无线电法认证,无需再单独获取认证

主要规格

  Type 1YN Type 2AE
零件编号 LBEE5KL1YN LBEE5PK2AE
类型名称 Type 1YN Type 2AE
IC制造商 英飞凌公司 英飞凌公司
芯片组 CYW43439 CYW4373E
技术 Wi-Fi,蓝牙 Wi-Fi,蓝牙
Wi-Fi Wi-Fi 4 Wi-Fi 5
频率 2.4GHz 2.4GHz, 5GHz
蓝牙® 5.2 BR/EDR/LE 5.2 BR/EDR/LE
主接口(Wi-Fi) SDIO SDIO, USB
主接口(蓝牙) UART UART, USB
集成天线
尺寸 6.95 × 5.15 × 1.1 mm 8.0 × 7.8 × 1.15 mm
电源电压 3.2V 至 4.2V 3.13V 至 3.5V
接口电压 1.8V, 3.3V 1.8V, 3.3V
FCC/IC认证
ETSI报告
MIC(日本)认证
操作温度(摄氏度) −30°C 至 70°C −40°C 至 85°C
安装类型 SMT SMT

产品网站

  • Type 1YN产品详情请见此处
  • Type 2AE产品详情请见此处
