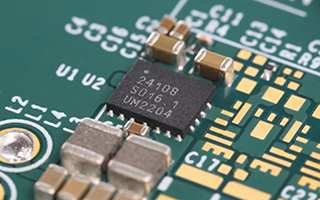

株式会社村田制作所(以下简称“村田”)面向1.2mm以下的小体积应用,开发了支持3.3Vin、最大输出10A的直流-直流(DC-DC)转换器IC“FlexiBKTM系列(PE24108)”。本产品已开始批量生产。
近年来,在通信基础设施市场,ASIC/DSP的消耗电流持续增加,而核心电压呈下降的趋势。为此,传统方式的直流-直流(DC-DC)转换器的占空比(1)变窄,转换效率显著降低,因此要求不依赖于输入输出电位差,便可实现高效转换的直流-直流(DC-DC)转换器。
村田基于融合了自主研发的电荷泵技术(2)与传统的直流-直流(DC-DC)转换器电路的两级架构创新电路方式,开发了从3.3V输入到0.5V输出的电压转换中,可以达到峰值效率88%,最大输出10A电流的“FlexiBKTM系列(PE24108)”。
村田的创新型两级架构,通过实质上无电容损耗的电荷泵电路分流输入电压,解决了占空比的问题。此外,连接至该输出级的直流-直流(DC-DC)转换器电路由低耐压FET及薄型片状电感器、小型滤波器部件构成。基于此,可将其安装在系统主板背面,而且尽管其高度低矮,依然能实现高效电压转换。此外,通过采用交错方式(3),提供高速传输应用所要求的低输入输出纹波(4)及EMI噪声特性。
电源模块业务部门低功率产品部的三上修司部长表示:"数据通信的指数式增长,正在提高以400G及800G光传输模块为代表的通信基础设施设备的功率密度极限。由体积小巧却提供高效率效果的本产品所构成的解决方案,通过将直流-直流(DC-DC)转换器安装在核心部件DSP/ASIC下方的系统板背面,可削减印刷电路板上的铜损耗与噪声拾取。"
已开始提供样品。
有关评估套件和批量订单,请咨询各地区的销售负责人咨询。
