可变电容器

可变电容器可变电容器

通过施加在端子上的电压来改变静电容量值。

Variable Capacitors

产品一览
关于连续和转态
选购件指南
封装信息
管脚配置
关联网站

产品一览

※典型特性 >

更详细的搜索

关于连续和转态

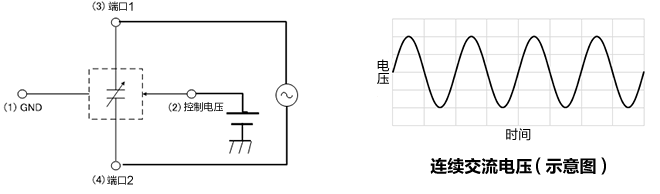

连续是指向端口1、2连续施加特定电压。

转态是指向端口1、2施加切换开关状态的特定电压。
(开：40毫秒，关：360毫秒)

选购件指南

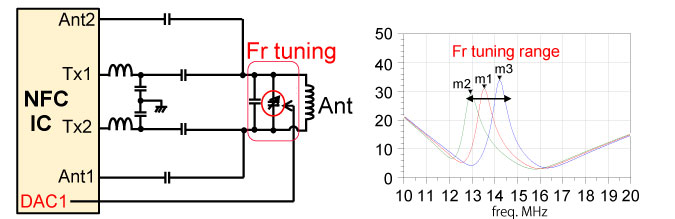

最大调谐电压3.0V
最大调谐电压5.0V

最大调谐电压3.0V

P/N	Capacitance (pF)	⊿C (pF)	Antenna Inductance
P/N	Capacitance (pF)	⊿C (pF)	1μH	1.5μH	2μH
LXRW0YV330-056 LXRW19V330-050	33 – 16.5	16.5	0.8MHz	1.2MHz	1.6MHz
LXRW0YV600-054 LXRW19V600-055	60 – 30	30	1.4MHz	2.1MHz	-
LXRW0YV900-053	90 – 45	45	2.1MHz	-	-

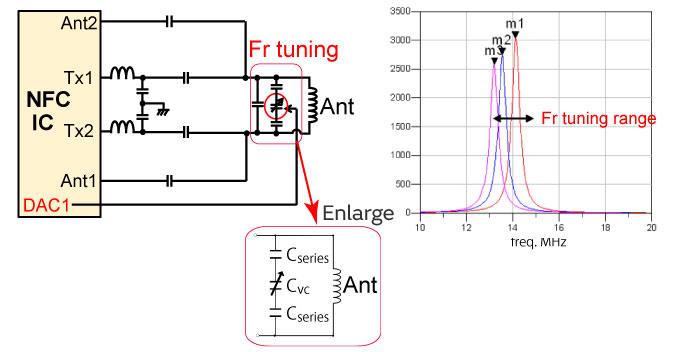

最大调谐电压5.0V

P/N	Antenna Inductance	^Cseries (pF)	⊿f_r
LXRW19V201-058	0.5μH	470	1.0MHz
		1000	1.5MHz
		2700	2.0MHz
	1.0μH	220	0.9MHz
		330	1.4MHz
		470	1.9MHz
	1.5μH	180	1.1MHz
	1.5μH	220	1.4MHz

各电压下的使用案例请看这里

封装信息

封装类型：CSP
封装类型：DFN (树脂模封)

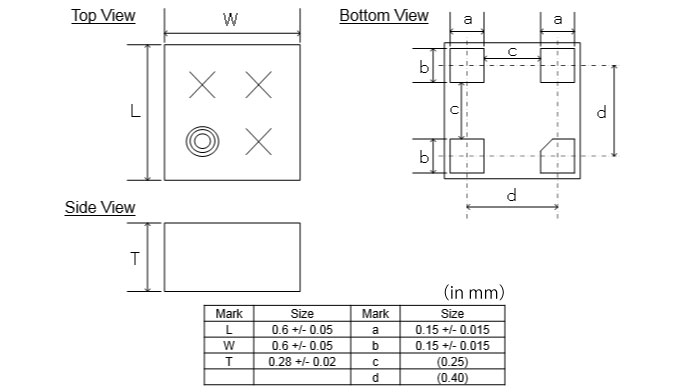

封装类型：CSP

尺寸：0.6 × 0.6 mm（LXRW0Y 系列）

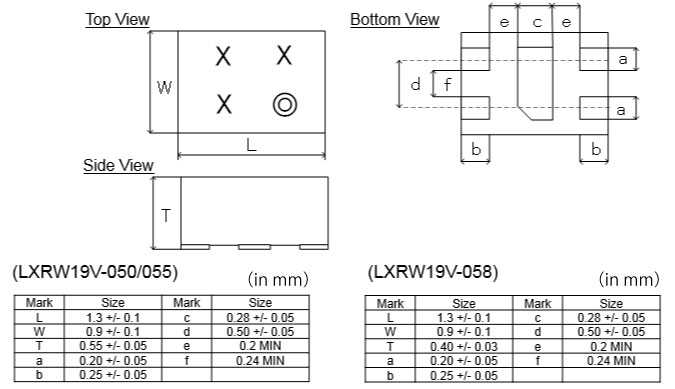

封装类型：DFN (树脂模封)

尺寸：1.3 × 0.9 mm（LXRW19V 系列）

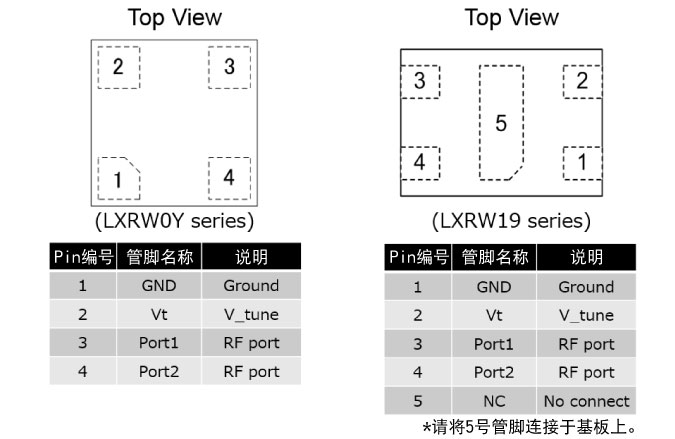

管脚配置
