mmWave Radar Sensor Modules Type2LP

Read more

Murata Type2LP 是一种小型毫米波雷达传感器模块，其中包括了德州仪器的IWR6843芯片组、天线、闪存和外围组件。
非常适合用于工业和消费市场的多种客户应用。

用途示例: 特定区域中的人体 / 物体存在检测、移动人体 / 物体的位置 / 速度检测和跟踪

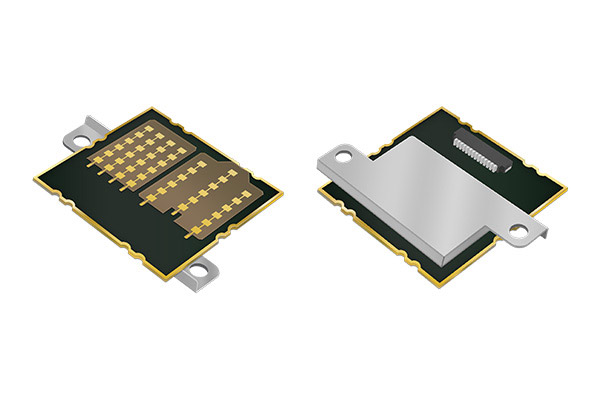

Type2LP

特点
产品信息
框图
Evaluation Kit
查询
Supplier

特点

芯片组 : 德州仪器IWR6843
频率 : 60至64GHz覆盖范围
内置贴片天线
接口 : UART
尺寸 : 超大31.0 × 41.4 × 4.7 mm（不包括用于固定模块的螺丝孔区域）

产品信息

※本产品尚在开发中，产品规格可能会发生变化，恕不另行通知。

Item	Explanation
Product Type	Module
Product Status	Under Development
Grade	Industrial
Chipset	Texas Instruments IWR6843
Frequency	60 to 64GHz Coverage
CPU Core	Arm Cortex-R4F
Flash / RAM	16M-bit FLASH - NOR Memory IC
DSP	C674x
Antenna	Built in Patch Antennas
Operating Temperature Range	−40 to +60 deg.C
Connector to Host	BtoB Connector
Package	Metal Shield
Dimension (It depends on the antenna design.)	31.0 × 41.4 × 4.7mm Max (Excluding the screw hole area for module fixing)
Supply Voltage	VBAT=5.0V, VCC=2.2V
Supply Voltage min	VBAT=4.5V, VCC=2.0V
Supply Voltage max	VBAT=5.5V, VCC=3.0V
Technology	mmWave Radar
Host Interface	UART

框图

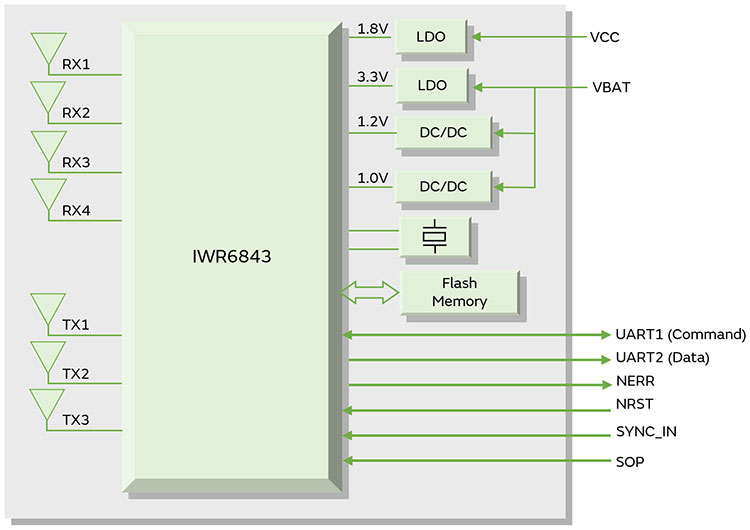

Type2LP的框图

Evaluation Kit

Item	Explanation
Product P/N	LBVA0ZZ2LP-2EVK （带有模块和接口板的评估套件型号）
Content	村田制作所雷达模块Type2LP用评估套件。接口板配备了MCU、开关、电路板对电路板连接器、USB连接器等。通过使用接口板，可以在PC上方便地评估村田制作所的雷达模块。

如果您正在考虑评估本模块，请与本公司咨询窗口联系。
