去寄生电感降噪元件(LCT)

去寄生电感降噪元件(LCT)是通过一起使用去耦电容器,可降低在电容器内部的ESL和在基板内产生的ESL,大幅遏制高频带噪音的元件。对DC-DC转换器等引起的电源线上的数MHz~1GHz的高次谐波噪音,具有出众的遏制效果。

新款产品尽量不要使用该元件。(Not Recommended for New Design)(※2026年2月13日更新)

产品概要

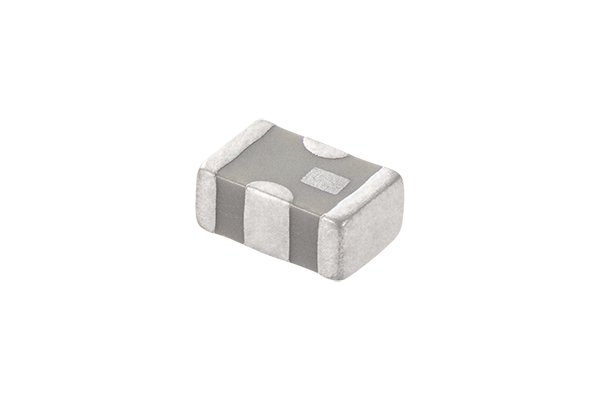

去寄生电感降噪元件(LCT)通过利用变压器技术,降低连接在LCT上的去耦电容器内部的ESL和在MLCC(多层陶瓷电容器)的从GND一侧端子至GND层的基板(通孔等)产生的ESL。从而很好地发挥MLCC具有的消除噪音性能,大幅遏制高频带噪音。

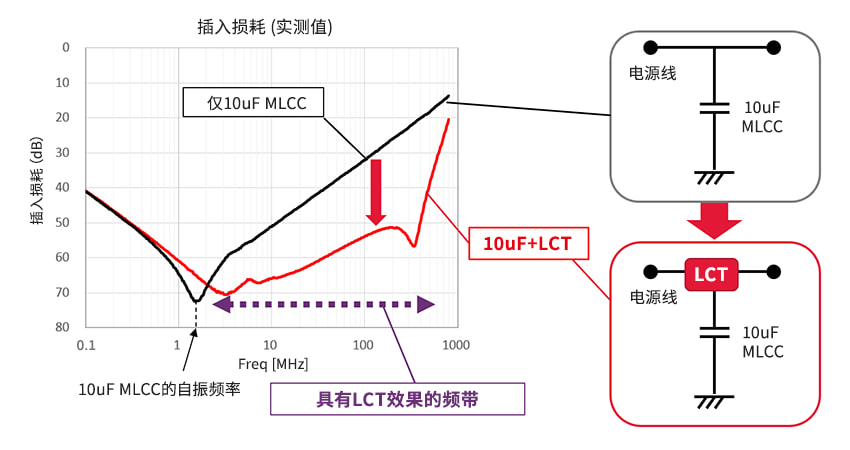

图1是10uF的MLCC单件(黒线)和将MLCC与LCT连接时(红线)的插入损耗特性比较。
通过连接LCT,在比MLCC的自振频率高的频带插入损耗变大。从而对由DC-DC转换器等引起的电源线上的数MHz~1GHz的高次谐波噪音,具有出众的遏制效果。

图1 LCT的消除噪音效果

去寄生电感降噪元件(LCT)的变压器技术和降低ESL的原理

去寄生电感降噪元件(LCT)在元件内部内置两个线圈。通过使这两个线圈靠得很近,成为相结合的变压器构造,从而在两个线圈的中间部分产生负互感(−M)。利用村田制作所的陶瓷多层技术,这负互感实现了高精度的稳定的M值。
另外,零件外壳使用非磁性体(电介质材料),所以没有直流叠加特性,能对电流变化采取稳定的静噪措施。

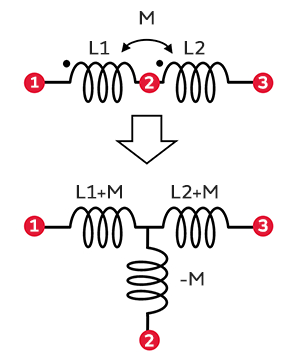

图2 等效电路

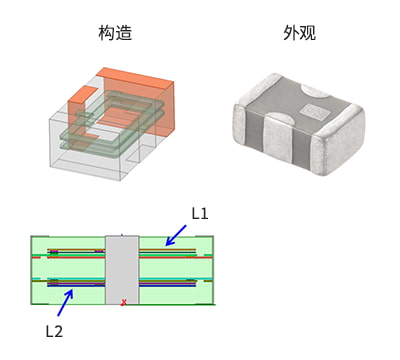

图3 内部构造示意图和外观图片

去耦电容器让电源噪音流向GND,降低噪音。可是在电容器内部有ESL(L3)。另外,在电容器至GND层之间也因通孔等而产生ESL(L4)。这些ESL降低了将噪音流向GND的性能。
LCT可以通过负互感(−M)来抵消这些ESL。L3+L4的值变为等于M值后,ESL被全部抵消,可以获得理想的电容器性能,让噪音有效流向GND层。

图4 LCT的降噪原理

能以少量元件采取静噪措施(节省空间和削减成本)

因为去寄生电感降噪元件(LCT)能改进去耦电容器的消除噪音性能,所以能以较少的MLCC采取静噪措施。另外,还可以削减用于降低高次谐波噪音的小容量MLCC等。

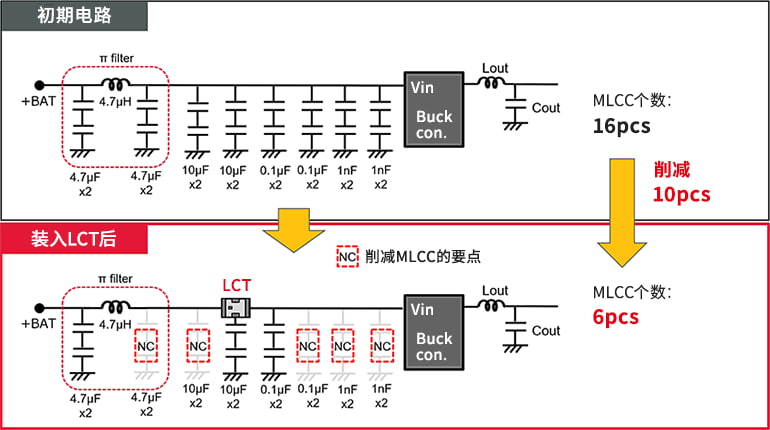

图5是通过增加LCT来削减MLCC的电路示例。在这个电路中,即使削减10个MLCC后,噪音电平也比初期电路小。如是降圧转换器(Buck converter),则可用LCT有效消除漏至输入电源线的开关噪音。

图5 通过增加LCT来削减MLCC的电路示例

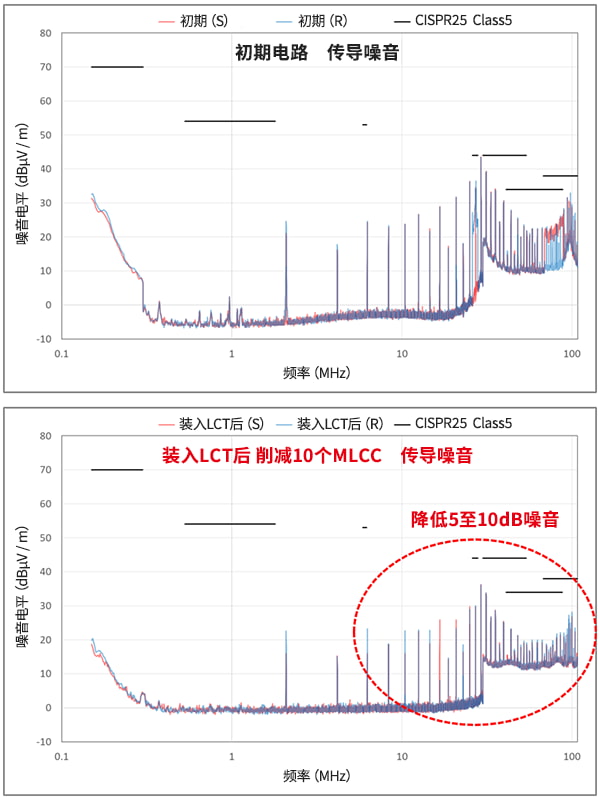

图6是图5电路示例的传导噪音比较结果。
从图可知增加LCT后,即使削减10个MLCC也能降噪。尤其是在包括FM无线电频带的20至108MHz的频率,效果很大。

图6 初期电路和装入LCT后的噪音比较

产品规格

可左右滑动屏幕 请使用横屏浏览
产品编号 /
Parts number
−M值(负互感)/ −M value Inductance
@10MHz
额定电流 / Rated Current
(A max.)
直流电阻 / DC Resistance
(mΩ max.)
标称值 / Nominal Value (nH) 容许误差 / Tolerance (nH)
LXLC21HN0N9C0L 0.9 ±0.2 3.0 55

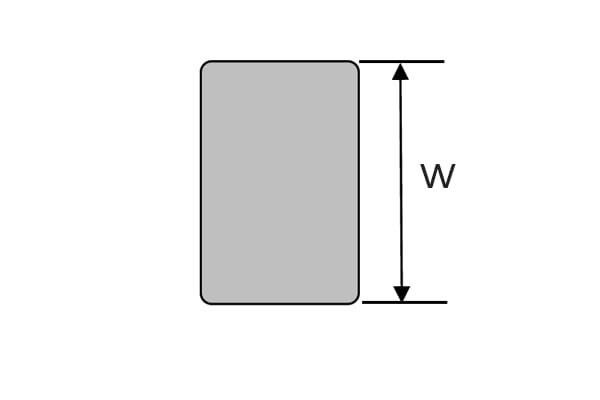

外形尺寸图

  • : 电极 / Electrode

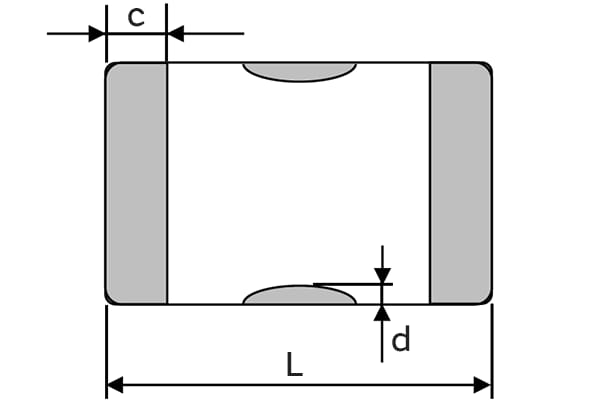

Top View

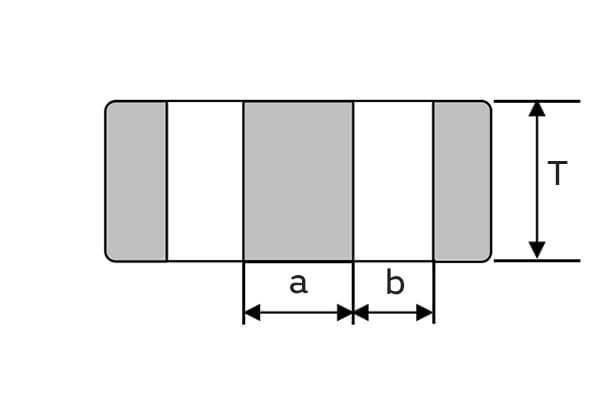

Side View 1
Bottom View
Side View 2
Mark Size
L 2.0 + / − 0.15
W 1.25 + / − 0.1
T 0.85 + / − 0.1
Mark Size
a 0.6 + / − 0.2
b 0.4 + / − 0.2
c 0.3 + / −0.2
d 0.25 + / − 0.2

Unit : mm

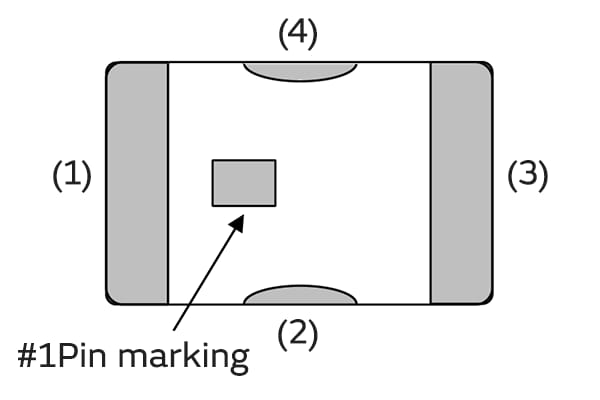

端子配置

Pin# 端子说明 / Description
(1) 电源线 / Power line
(2) 连接电容器 / Connect to Capacitor
(3) 电源线 / Power line
(4) 开路(不可连接GND)/ Open (Don’t connect to GND)

用途, 有关规格(实验条件), 质量管理

用途 LXLC21系列
用于汽车用动力总成等与人身安全密切相关的应用领域
(驾驶、转弯、停止、安全设备)
不可使用
汽车音响等信息娱乐设备 可以使用
工业用机器人等工业设备 可以使用
笔记本电脑等一般民生设备 可以使用
实验条件 LXLC21系列
AEC-Q200 标准
高温负荷 测试温度 : 85±2°C
负荷电流 : 3A
测试时间 : 1,000小时
温度循环 测试温度 : −55~+125°C
温度循环 : 1,000次
质量管理 LXLC21系列
质量管理系统 ISO9001

采用事例

有用于电子后视镜、行车记录仪、玩具等的应用实例。

用于行车记录仪的采用示例

通过采用LCT,大幅削减了MLCC,降低了噪音。

用于行车记录仪的采用示例的图

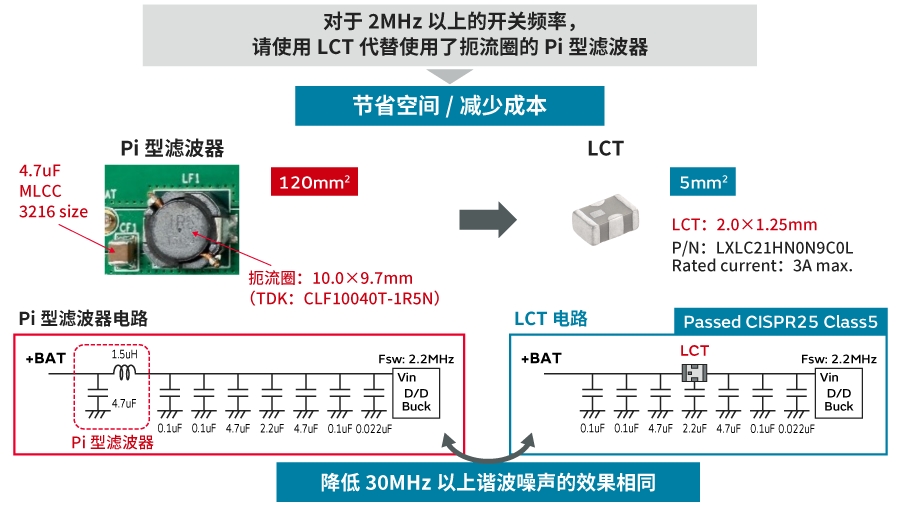

使用LCT减少Pi型滤波器的事例

使用LCT减少Pi型滤波器的事例的图
