-电源用扼流电感的应用示例-

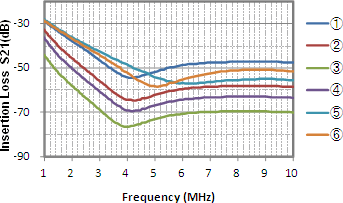

要想通过有线连接分析来改善信号完整性,就必须抑制DC-DC转换器的低频噪声 (开关噪声) 。 这里表示各种滤波器条件的插入损耗。因为插入损耗的频率特性,要想抑制DC-DC转换器的开关噪声 (1MHz-10MHz) ,紧接着输出LC之后插入LQW15_CN系列或BLM15PX121会起到效果。 这里的输出LC的电感值和静电电容,假设DC-DC转换器的开关频率为6MHz。

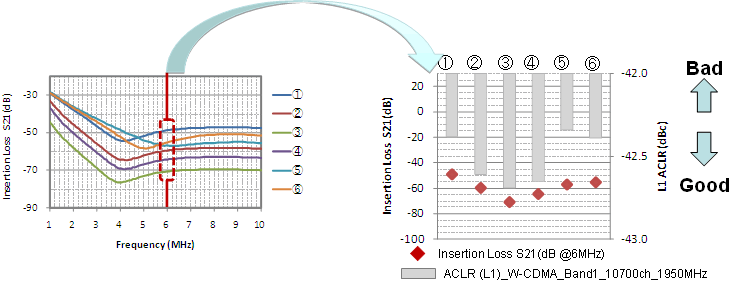

表示前一项中的滤波器条件1~6的插入损失 (@6MHz) 与用评估板评估各种滤波器条件下的ACLR (L1) 的结果之间的关系。 这里的评估板上的DC-DC转换器的开关频率为6MHz。
经确认,包括DC-DC转换器的输出LC和PA的旁路电容器在内的滤波器插入损耗,与ACLR评估结果是相互关联的。

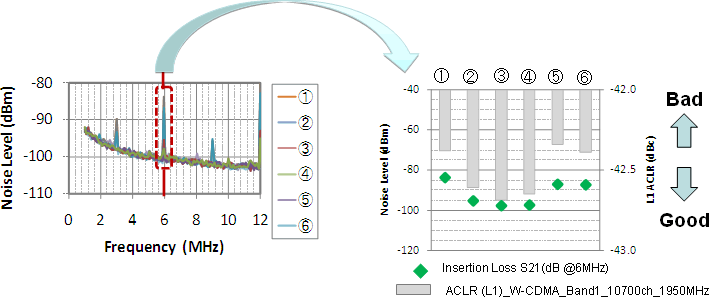

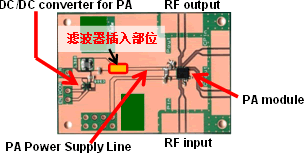

用评估板表示上上一项中的滤波器条件1~6下叠加在电源线上的DC-DC转换器开关噪声电平 (@6MHz) ,与各种滤波器条件下的ACLR (L1) 评价结果之间的关系。
经确认,各种滤波器条件下叠加在电源线上的DC-DC转换器开关噪声电平,与各种滤波器条件下的ACLR评价结果是相互关联的。
将滤波器串联插入电源线时,滤波器的Rdc (直流电阻) 可能对射频信号完整性有影响。
如果滤波器的Rdc (直流电阻) 很大,因为PA的增益特性,PA的输入电压会下降,射频信号可能会出现失真。而且,对电力转换效率的影响也会增大。应注意滤波器的Rdc (直流电阻) 。
RF电路的损耗是根据整合电路所使用的电感器Q的大小而变化的。 为了降低RF电路中的损耗,我们提供非常适合的产品方案。
近几年,随着智能手机的高功能化和多模式化,高频用电感器的数量有增加的趋势。 针对整机的小型化及薄型化,我们推荐小型且高性能的LQP03_02系列。
您会对DC-DC转换器在小型化的同时,不断高频化而产生困扰吗? 这里为大家介绍即维持效率,又达成小型化的方法。
