PTC热敏电阻（POSISTOR）的基本知识
表示在工作温度范围内可以对PTC热敏电阻持续施加的电压 / 电流最大值。
表示在25°C的静止空气中，可以承受3分钟的电压。通过从0V逐渐升压至耐电压的方法确认。 耐电压随着元件厚度的增加和电极之间的距离的增加而增加。也就是说，晶粒越多耐电压越高。

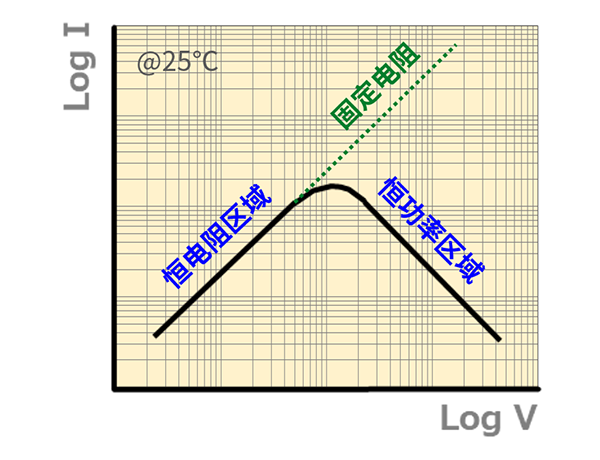

PTC热敏电阻的I-V特性如图1所示。 施加电压使得电阻的内部发热和向外的散热达到平衡状态时，外加电压和稳定自电流之间关系建立。定值电阻区域内、V = IR关系成立，PTC热敏电阻无自发热。PTC热敏电阻还拥有最大电流点和恒功率区域两个参数。
图1 : 电流电压特性

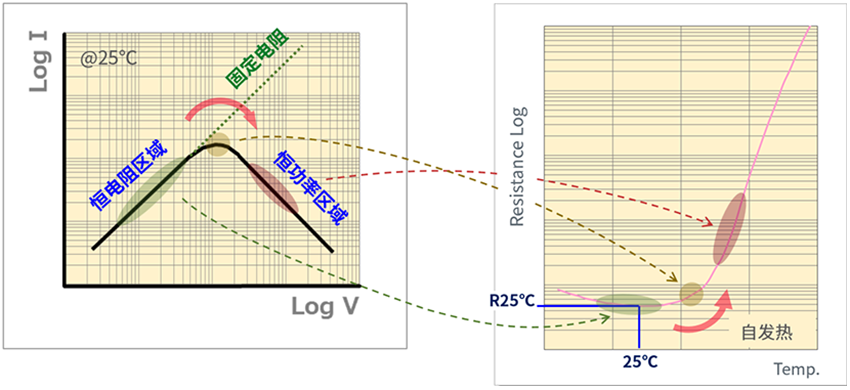

与阻值-温度特性之间的关系图 超过电流最大值被称为“跳闸”。

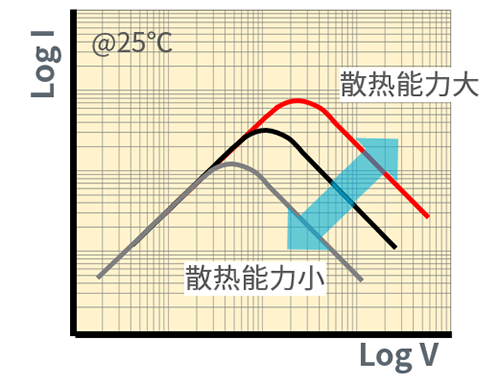

通过控制图3中的“初始电阻值”、“居里点”、“散热量”来调整过流保护PTC的特性。
图3 : 各因素引起的 I-V 特性变化

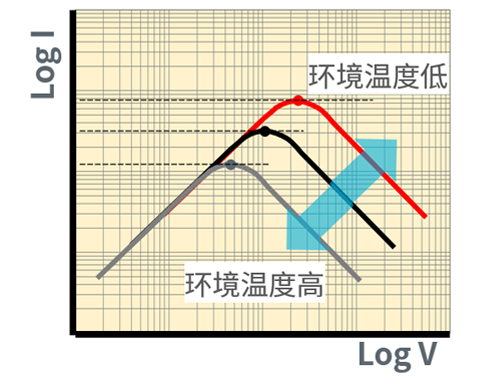

对于固定特性的PTC，其I-V特性会随着环境温度的变化而波动，如图3“环境温度变化”所示。最大电流点是跳闸电流。 从该图中可以确认跳闸电流值因环境温度而异。因此，跳闸电流是在25°C（例如−10°C）以外的额定温度下定义的。
介绍了PTC热敏电阻的基本工作原理和典型应用。
对PTC热敏电阻的温度特性（R-T特性）进行相关详细说明。
对热敏电阻的保持电流（Hold电流）和跳闸电流（工作电流）进行说明。
对PTC热敏电阻的电流时间特性进行相关详细说明。
