时钟元件 (晶体谐振器/陶瓷谐振器)用于车载UWB的高精度晶体谐振器+热敏电阻
分立结构并支持电路设计

村田制作所已开始提供一款用于车载UWB(Ultra Wide Band)的新解决方案,该解决方案为高精度晶体谐振器“XRCGE55M200MZF1BR0”和热敏电阻“NCU03XH103F6SRL”组合后的分立结构并为电路设计提供支持。
本产品支持使用UWB的的数字钥匙、CPD(Child Presence Detection)、传感器和Wireless BMS等车载应用。

只有同时拥有晶体谐振器和热敏电阻两者的村田才能提供的支持和成本优化

随着数字钥匙和安全功能越来越高阶,车载UWB也需要对宽频带通信进行高精度的时序控制。然而,在高温环境下,仅靠晶体谐振器难以满足精度要求,通常需要使用内置于晶体谐振器中的温度传感器进行补偿。
另一方面,为了优化成本结构,需要将晶体谐振器和外部热敏电阻作为分立元件使用,但电路设计和温度补偿比较困难是一个需要解决的问题。为此,村田制作所充分利用其同时拥有晶体谐振器和热敏电阻两者的优势,开始提供合适的型号建议和与温度特性补偿相关的技术支持。这将有助于在采用分立结构的同时实现特性目标,并使客户的设计流程更加顺利。

分立式贴装产品的特长

晶体谐振器XRCGE55M200MZF1BR0的特长

  1. 支持高精度温度补偿 : 通过专有的切割技术对高温环境下的温度特性曲线进行优化
  2. 支持车载的高稳定性 : 确保115°C的工作温度,低故障率(无颗粒)
  3. 设计支持 : 通过提供温度补偿电路的技术支持,使分立式结构设计更容易
  4. 稳定供应
  5. 支持无铅

热敏电阻NCU03XH103F6SRL的特长

  1. 通过专有的制造工艺使其具有出众的易焊接性和耐环境性
  2. 稳定供应,随时间变化很小
  3. 可支持高精度
  4. 可进行回流焊
  5. 本产品的1005/1608尺寸系列具有相同的电阻值——温度特性,容易进行小型化
  6. 支持无铅

分立式贴装指南

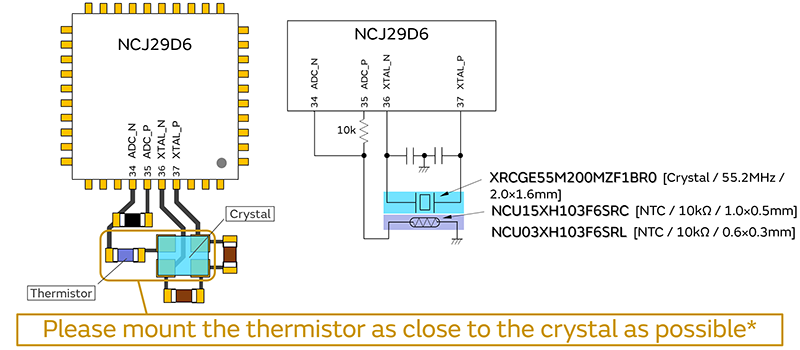

使用外部热敏电阻进行晶体谐振器温度特性补偿时,请将晶体谐振器和热敏电阻尽可能靠近配置。关于NTC热敏电阻的一般配置位置,请确认此处。关于晶体谐振器和外部热敏电阻的配置示例,请向本公司销售部门咨询。

分立式贴装指南图片

本指南基于经IC制造商认证的本公司产品编号编制而成。但是,该图纸及相关信息截至2026年3月有效,IC制造商的应用说明和建议内容可能会在此后发生变化。
本指南仅供参考,实际使用前需要进行适当的评估和验证。此外,本网站上的信息如有更改,恕不另行通知,因此务请在使用前确认新信息。

技术支持服务示例

将晶体谐振器和热敏电阻用于Trimension NCJ29D6时

  1. 1
    修改PCB布局,以便能够安装晶体谐振器和热敏电阻。
    Reference: Guideline
  2. 2

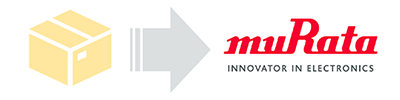

    如果您使用咨询表联系我们,我们将告知您收货地址,请将修改后的PCB寄送至村田制作所。
    寄送图片
  3. 3
    村田制作所将进行匹配评估,并获取输入到IC/NCJ26D6中的TC参数数据。之后,我们将向您提供匹配评估结果和TC参数数据。
  4. 4

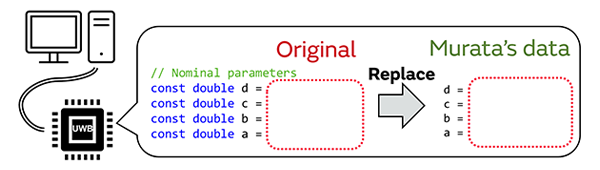

    将IC中的TC参数数据替换为村田提供的数据,调整完结束。
    替换图片

温度特性补偿相关技术支持的必要性

使用独立温度特性参数进行补偿的风险

晶体谐振器的温度特性通常使用IC内置的PLL(Phase-Locked Loop)进行补偿。在通常的设计流程中,晶体谐振器制造商提供的独立温度特性参数会被写入IC,并基于该数据进行补偿。然而,贴装在电路板上的晶体谐振器的温度特性可能与单独测量的温度特性不一致。这主要是由于电路板贴装时的负载电容(CL)会发生变化,这种变化对频率温度特性造成了影响。
结果,仅使用标准参数进行的补偿可能会出现无法在实际环境中获得理想精度的情况。

提供与匹配评估服务相符的电路板贴装状态下的温度特性参数

村田制作所在电路设计时实施的匹配评估服务中测量电路板贴装状态下的实际温度特性参数,并且可以提供这些数据。因此,能够不使用晶体谐振器的独立温度特性参数,而使用针对贴装电路板进行优化后的补偿参数实现高精度设计。特别是在温度波动较大的环境中使用时,使用针对实际贴装电路板量身定制的参数的效果非常好。
