振动传感器的FAQ Q请告知振动传感器的建议焊盘信息和注意事项。

A

TEST1和TEST2为测试端子，因此，请将电路板上的这两个端子短接后使用，勿将它们连接到其他端子。
除产品底面外，产品的外部边缘用作屏蔽电极（与GND的电位相同），因此，请在设计电路板时确保开口焊盘具有足够大的电阻，并且与产品外围部分不相邻。

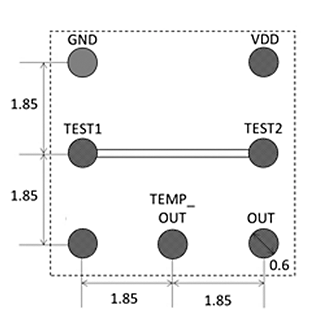

标准安装焊盘图

标准安装焊盘（俯视图）
开口焊盘间距 : 1.85mm
开口焊盘直径 : 0.6mm
