    RF / 高频多极连接器（电路板对电路板 / 电路板对FPC连接器）

    多极连接器在板和板之间传输信号。该连接器不仅可以传输数字信号，还可以传输RF信号。
    使用该连接器可为多种设备节省空间，主要包括手机及可穿戴设备。

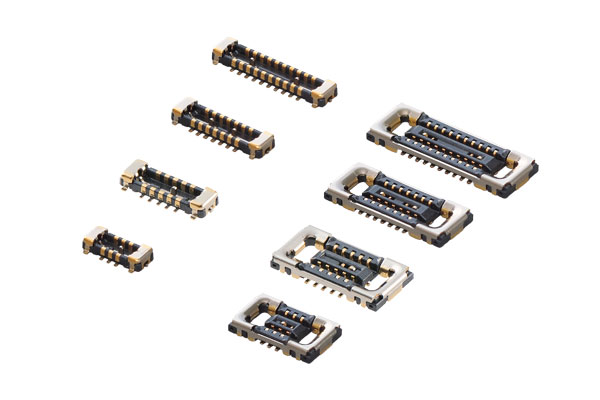

    高频多极连接器

    特征

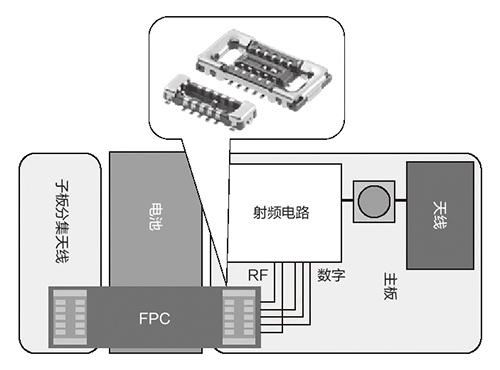

    电路图
    • 该多极连接器小巧、轻薄，适用于手机及可穿戴设备等的内部接线。
    • 该连接器不仅可以传输数字信号，还可以传输RF信号，从而有助于节省空间。
    • 公型（底座）（10针脚型）尺寸 : 3.49×1.42mm（长×宽）、占用面积 : 4.96mm2 ；母型（插头）（10针脚型）尺寸 : 4.48×2.28mm（长×宽）、占用面积 : 10.21mm2
    • 公型（底座）和母型（插头）的嵌合高度为0.60mm（典型值），是超薄级别。
    • 驻波比最大为1.65（DC至20GHz）
    • 公型（底座）和母型（插头）扣合时，有较好的装配手感。

    产品一览

    产品阵容 下载 PDF
    可左右滑动屏幕 请使用横屏浏览

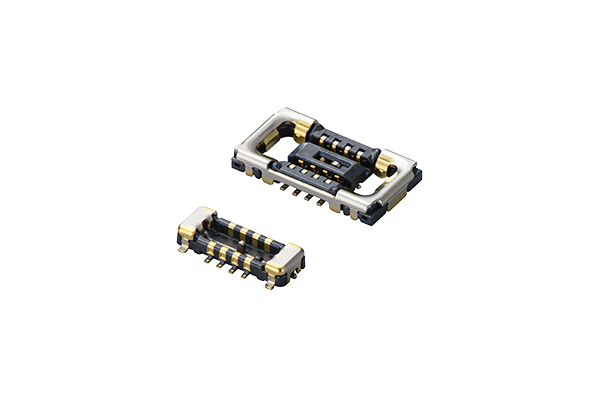

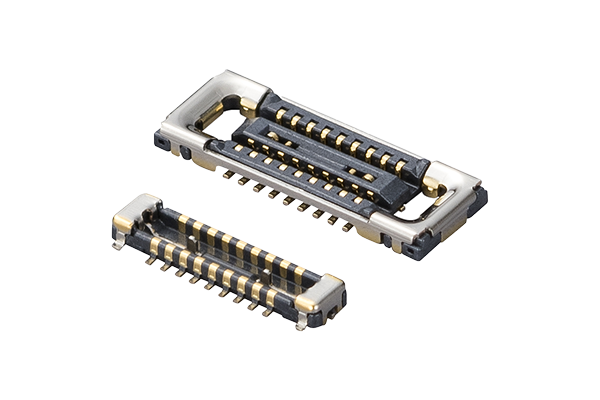

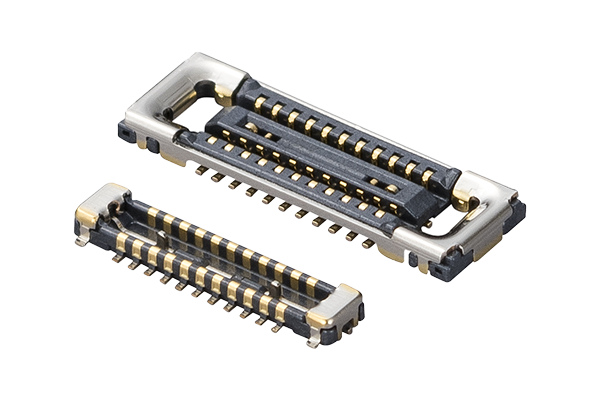

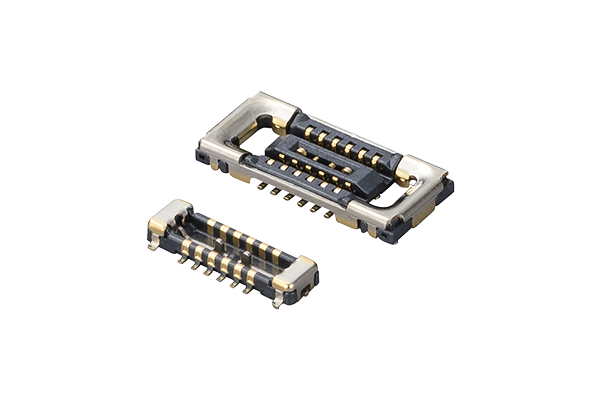

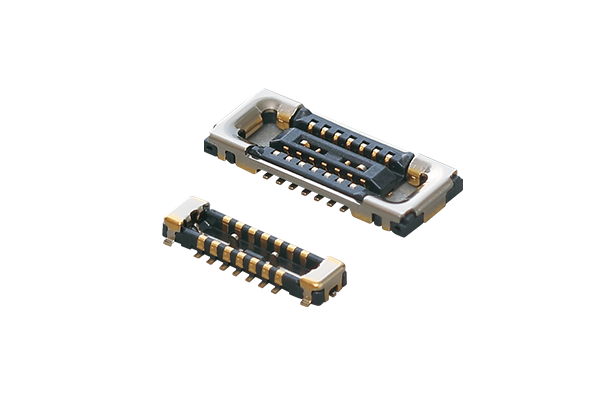

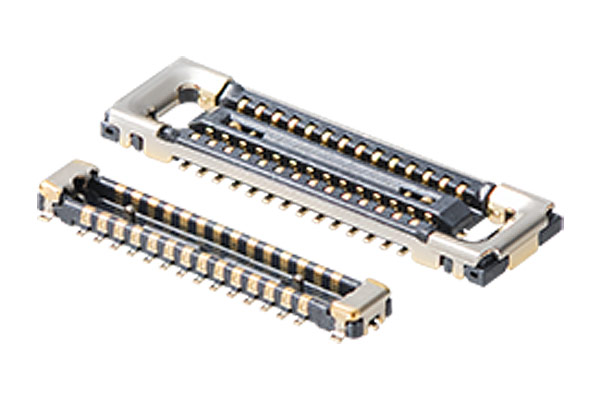

    系列 MLF06（6pin） MLF08（8pin） MLF10（10pin） MLF12（12pin） MLF14（14pin） MLF16（16pin） MLF18（18pin） MLF20（20pin） MLF22（22pin） MLF28（28pin）

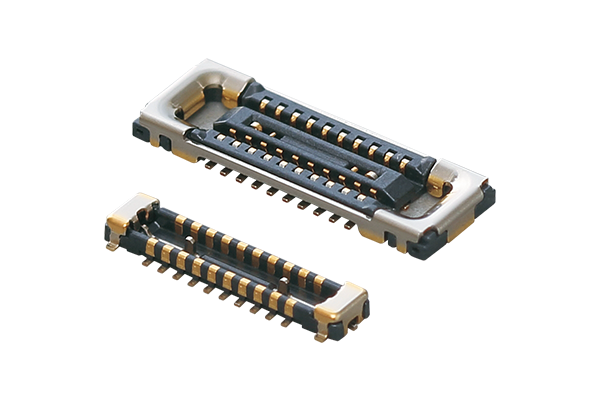

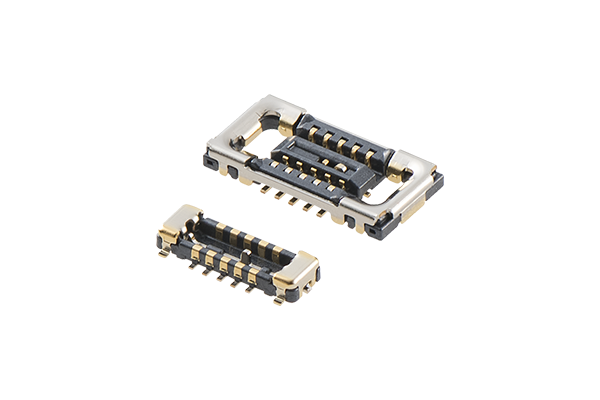

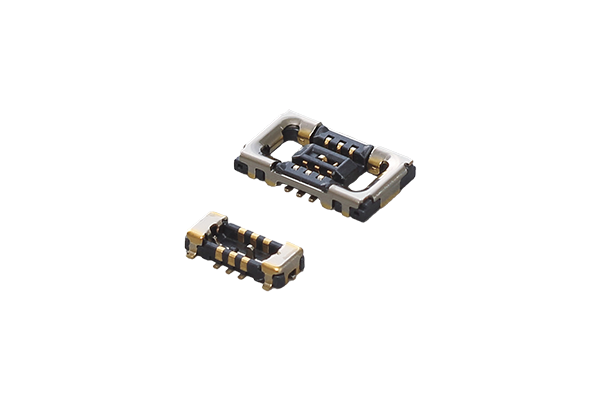

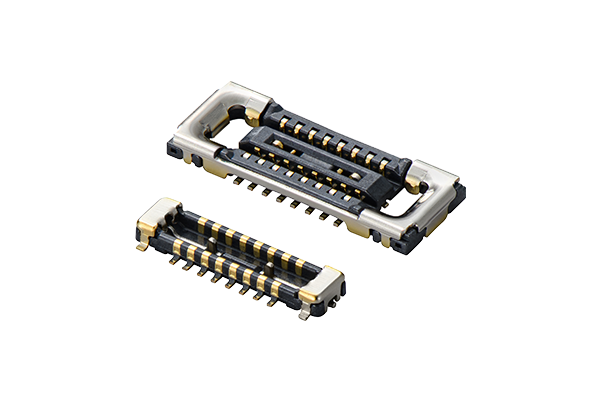

    外观
    型号（公头） MM3529-2700A06 PDF MM3529-2700A08 PDF MM3529-2700A10 PDF MM3529-2700A12 PDF MM3529-2700A14 PDF MM3529-2700A16 PDF MM3529-2700A18 PDF MM3529-2700A20 PDF MM3529-2700A22 PDF MM3529-2700A28 PDF
    公头
    L×W×H（mm）    		 2.79 × 1.42 × 0.58 3.14 × 1.42 × 0.58 3.49 × 1.42 × 0.58 4.00 × 1.42 × 0.58 4.35 × 1.42 × 0.58 4.70 × 1.42 × 0.58 5.05 × 1.42 × 0.58 5.40 × 1.42 × 0.58 5.75 × 1.42 × 0.58 6.80 × 1.42 × 0.58
    型号（母头） MM3531-2701A06 PDF MM3531-2700A08 PDF MM3531-2701A10 PDF MM3531-2700A12 PDF MM3531-2700A14 PDF MM3531-2700A16 PDF MM3531-2700A18 PDF MM3531-2700A20 PDF MM3531-2700A22 PDF MM3531-2700A28 PDF
    母头
    L×W×H（mm）    		 3.78 × 2.28 × 0.58 4.13 × 2.28 × 0.58 4.48 × 2.28 × 0.58 5.23 × 2.28 × 0.58 5.58 × 2.28 × 0.58 5.93 × 2.28 × 0.58 6.28 × 2.28 × 0.58 6.63 × 2.28 × 0.58 6.98 × 2.28 × 0.58 8.03 × 2.28 × 0.58
    嵌合高度为（mm） 0.6+/−0.05 0.6+/−0.05 0.6+/−0.05 0.6+/−0.05 0.6+/−0.05 0.6+/−0.05 0.6+/−0.05 0.6+/−0.05 0.6+/−0.05 0.6+/−0.05
    间距（mm） 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35
    频率（GHz） 不超过20 不超过20 不超过20 不超过20 不超过20 不超过20 不超过20 不超过20 不超过20 不超过17
    中心导体电阻值
    （mΩ max.）    		 50 50 50 50 50 50 50 50 50 50
    耐電圧（Vrms） 150 150 150 150 150 150 150 150 150 150
    绝缘电阻值（MΩ） 500 500 500 500 500 500 500 500 500 500
    使用寿命（循环） 30 30 30 30 30 30 30 30 30 30
    VSWR
    （dB max.）    		 1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.3（6GHz至9GHz）
    1.3（9GHz至12GHz）
    1.35（12GHz至15GHz）
    1.5（15GHz至18GHz）
    1.65（18GHz至20GHz）     		1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.3（6GHz至9GHz）
    1.3（9GHz至12GHz）
    1.35（12GHz至15GHz）
    1.5（15GHz至18GHz）
    1.65（18GHz至20GHz）     		1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.3（6GHz至9GHz）
    1.3（9GHz至12GHz）
    1.35（12GHz至15GHz）
    1.5（15GHz至18GHz）
    1.65（18GHz至20GHz）     		1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.3（6GHz至9GHz）
    1.3（9GHz至12GHz）
    1.35（12GHz至15GHz）
    1.5（15GHz至18GHz）
    1.65（18GHz至20GHz）     		1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.3（6GHz至9GHz）
    1.3（9GHz至12GHz）
    1.35（12GHz至15GHz）
    1.5（15GHz至18GHz）
    1.65（18GHz至20GHz）     		1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.3（6GHz至9GHz）
    1.3（9GHz至12GHz）
    1.35（12GHz至15GHz）
    1.5（15GHz至18GHz）
    1.65（18GHz至20GHz）     		1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.3（6GHz至9GHz）
    1.3（9GHz至12GHz）
    1.35（12GHz至15GHz）
    1.5（15GHz至18GHz）
    1.65（18GHz至20GHz）     		1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.3（6GHz至9GHz）
    1.3（9GHz至12GHz）
    1.35（12GHz至15GHz）
    1.5（15GHz至18GHz）
    1.65（18GHz至20GHz）     		1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.3（6GHz至9GHz）
    1.3（9GHz至12GHz）
    1.35（12GHz至15GHz）
    1.5（15GHz至18GHz）
    1.65（18GHz至20GHz）     		1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.3（6GHz至9GHz）
    1.3（9GHz至12GHz）
    1.35（12GHz至15GHz）
    1.45（15GHz至17GHz）
    • 标称阻抗 : 50Ω
    • 额定电压 : 30Vrms
    • 额定温度 : −40至85°C

    用途

    以下介绍的是部分使用事例。关于其他用途，请随时咨询。

    通信设备
    • 调制解调器
    • CPE
    • 网关
    • Wi-Fi路由器
    • 信号扩展器（中继器）
    • BTS
    • 卫星通信（地面接收机）
    PC与平板电脑
    • 笔记本电脑
    • 平板电脑
    • 智能笔
    • 游戏终端
    智能手机与可穿戴设备
    • AR / VR / 智能眼镜
    • 智能手机
    • 智能手表
    • 无线耳机
    智能家居※
    • 智能音箱
    • 智能电视
    • 智能门锁
    • 智能温控器
    • 智能开关
    • 宠物摄像头
    • 扫地机器人
    • 智能仪表
    安防※
    • 安防摄像头
    • 智能门锁
    跟踪※
    • 宠物跟踪
    • 行李跟踪
    • 防丢标签
    保健与医疗※
    • 电子体温计
    • 心电图监测仪
    • 助听器
    • 吸乳器
    POS※
    • ※RF / 带开关的高频同轴连接器和RF / 高频多极连接器（电路板对电路板 / 电路板对FPC连接器）为民用产品，因此，可能存在无法对应的情况。
      如有此类用途需求，请联系我们。
