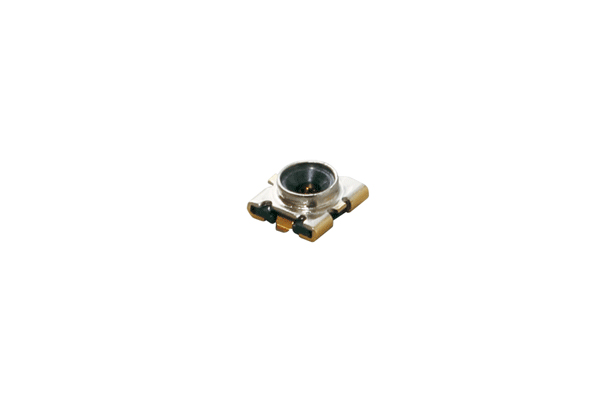

RF / 带开关的高频同轴连接器SWH系列

品名 : MM8930-2600

SWH系列

特征
特性
包装信息
探头产品阵容
技术支持
关联网站

特征

RF / 带开关的高频同轴连接器非常有助于手机及可穿戴设备等小型无线设备的射频电路的电气特性测量。
尺寸1.6×1.6×0.7mm（长×宽×高），占用面积2.56mm²
优异的性能，最低IL为0.35dB max.（@12GHz），V.S.W.R为1.6max.（9GHz至12GHz）
连接器的使用寿命为探针测量50次循环。

特性

规格

品名	中心导体电阻值（mΩ max.）	耐電圧（Vrms）	绝缘电阻值（MΩ）	使用寿命（循环）	标称频率范围（GHz）	VSWR （dB max.）	插入损耗（开）（dB max.）	隔离（关）（dB min.）
MM8930-2600#	70	200	500	50	不超过12	1.1（DC至3GHz） 1.2（3GHz至6GHz） 1.3（6GHz至9GHz） 1.6（9GHz至12GHz）	0.10（DC至3GHz） 0.20（3GHz至6GHz） 0.25（6GHz至9GHz） 0.35（9GHz至12GHz）	25（DC至3GHz） 20（3GHz至6GHz） 17（6GHz至9GHz） 14（9GHz至12GHz）

“#”表示包装规格代码。

由此查看型号的读法及包装规格代码

标称阻抗 : 50Ω
额定电压 : 30Vrms
额定温度 : −40至85°C

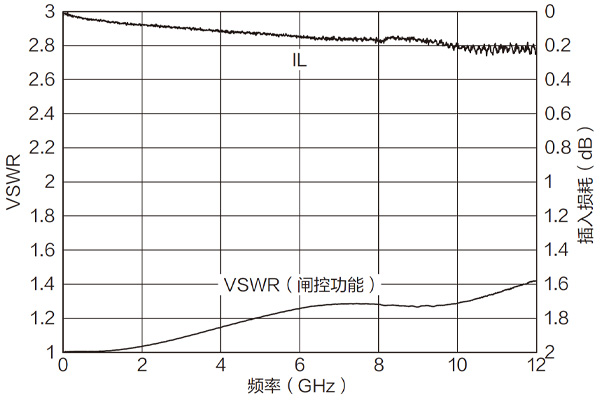

规格（插入损耗 & VSWR）

规格图

此数据仅供参考。

带开关的高频同轴连接器的测量方法

从整体测量结果中排除测试装置的特性。

测量方法图

① 网络分析仪接口 1
② 网络分析仪接口 2
③ 高频同轴电缆
④ 接口连接器
⑤ 印制电路板传输线
⑥ 带开关的高频同轴连接器

包装信息

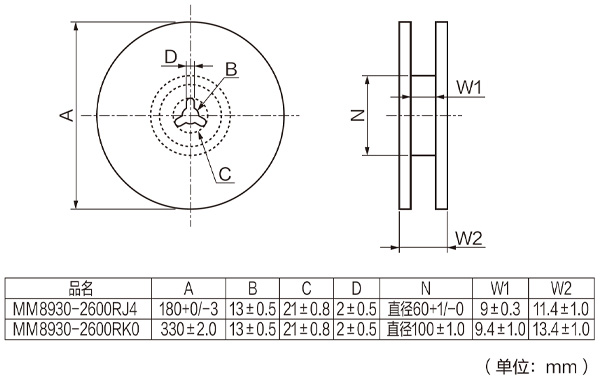

卷盘尺寸图

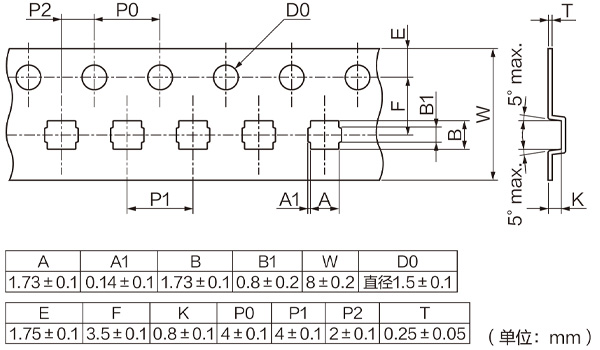

编带尺寸图

下限订货单位

MM8930-2600RJ4 : 180 mm dia. reel/4000 pcs
MM8930-2600RK0 : 330 mm dia. reel/10000 pcs

探头产品阵容

SWH用探头产品阵容

带浮动机构的自动探针		手动测试探针		校准适配器
SMA型	SMPM型	带电缆	不带电缆	直型	直角型

MM126515	MM206621	MXHQ87PA3000 （SMA-Female, 300mm）	MM126514	MM126512	MM126511
MM126515	MM206621	MXHQ87PA1000 （SMA-Female, 100mm）	MM126514	MM126512	MM126511

关于探头的说明请点击此处
