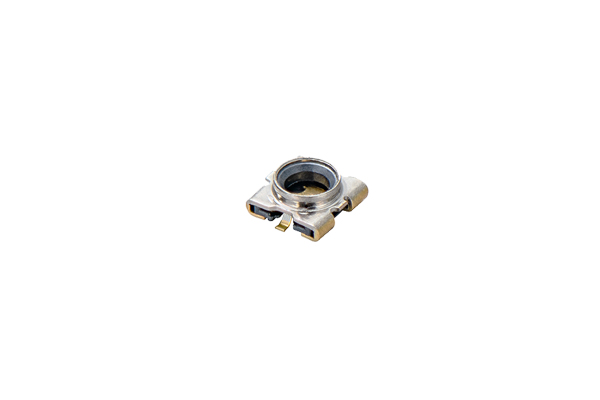

RF / 带开关的高频同轴连接器SWH-2WAY系列

品名 : MM8930-2620

SWH-2WAY系列

特征
特性
包装信息
探头产品阵容
技术支持
关联网站

特征

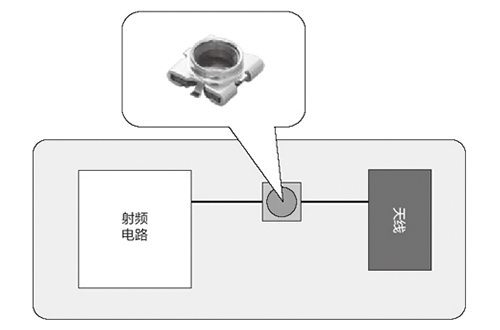

RF / 带开关的高频同轴连接器（双向）非常有助于手机及可穿戴设备等小型无线设备的射频电路的电气特性测量。

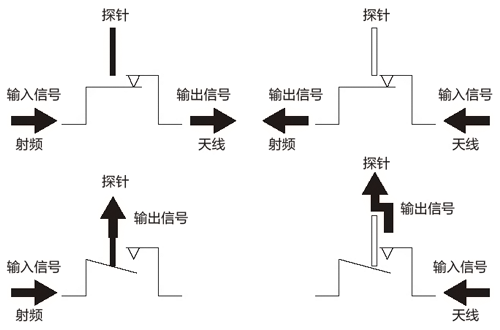

可以使用专用探针来测量天线电路和射频电路。
尺寸1.6×1.6×0.7mm（长×宽×高），占用面积2.56mm²
优异的性能，最低IL为0.35dB max.（@12GHz），V.S.W.R为1.6max.（9GHz至12GHz）
连接器的使用寿命为探针测量50次循环。

特性

规格

品名	中心导体电阻值（mΩ max.）	耐電圧（Vrms）	绝缘电阻值（MΩ）	使用寿命（循环）	标称频率范围（GHz）	VSWR （dB max.）	插入损耗（开）（dB max.）	隔离（关）（dB min.）
MM8930-2620#	70	200	500	50	不超过12	1.2（DC至3GHz） 1.2（3GHz至6GHz） 1.4（6GHz至9GHz） 1.6（9GHz至12GHz）	0.10（DC至3GHz） 0.20（3GHz至6GHz） 0.25（6GHz至9GHz） 0.35（9GHz至12GHz）	RF : 20（DC至3GHz） RF : 15（3GHz至6GHz） RF : 15（6GHz至9GHz） RF : 13（9GHz至12GHz）
MM8930-2620#	70	200	500	50	不超过12	1.2（DC至3GHz） 1.2（3GHz至6GHz） 1.4（6GHz至9GHz） 1.6（9GHz至12GHz）		ANT : 18（DC至3GHz） ANT : 13（3GHz至6GHz） ANT : 11（6GHz至9GHz） ANT : 9（9GHz至12GHz）

“#”表示包装规格代码。

由此查看型号的读法及包装规格代码

标称阻抗 : 50Ω
额定电压 : 30Vrms
额定温度 : −40至85°C

规格（插入损耗 & VSWR）

规格图

此数据仅供参考。

带开关的高频同轴连接器的测量方法

从整体测量结果中排除测试装置的特性。

测量方法图

① 网络分析仪接口 1
② 网络分析仪接口 2
③ 高频同轴电缆
④ 接口连接器
⑤ 印制电路板传输线
⑥ 带开关的高频同轴连接器

包装信息

卷盘尺寸图

编带尺寸图

下限订货单位

MM8930-2620RJ4 : 180 mm dia. reel/4000 pcs
MM8930-2620RK15 : 330 mm dia. reel/15000 pcs

探头产品阵容

SWH-2WAY用探头产品阵容

	带浮动机构的自动探针		手动测试探针		校准适配器
	SMA型	SMPM型	带电缆	不带电缆	直型	直角型

用于RF	MM126526	MM206624	MXHQ87PN3000 （SMA-Female, 300mm）	MM126524	MM126518	MM126527
用于RF	MM126526	MM206624	MXHQ87PR3000 （SMA-Female, 300mm）	MM126524
用于ANT	MM126517	MM206625	MXHQ87PP3000 （SMA-Female, 300mm）	MM126525
用于ANT	MM126517	MM206625	MXHQ87PS3000 （SMA-Female, 300mm）	MM126525

关于探头的说明请点击此处
