TVS二极管（ESD保护装置）什么是ESD保护元件？ESD对策元件的种类和工作原理

例如，当带电的人体接触电子设备的接口等时，就会发生静电放电。这种现象被称为“ESD：Electrostatic Discharge（静电放电）”。“带电人体产生的ESD（人体带电模型）”是数千伏的高压。这种高压脉冲会侵入接触的电子设备内部，导致IC电路发生故障或损坏。为了预防进入电子设备内部的ESD损坏产品和系统，需要设置遏制或消除ESD的对策元件。
有关静电的产生机制、易产生静电的环境和材料、多类带电模型以及ESD对策的必要性等相关信息，请参照“什么是静电？基础知识和ESD对策”。

如上所述，ESD是指带电的导电性物体之间相互接触或充分接近时产生的静电放电现象。

另一方面，从广义上讲，浪涌（Surge）泛指瞬态过电压和过电流。
在切换电源开关时产生的过电流被称为“浪涌”，而由雷电引起的过电压和过电流则被称为“雷电浪涌”。

在发生人体接触或多种物体接触的全部部位，都会发生ESD（静电放电），有损坏设备内部的IC等风险。作为这些部位的ESD对策，需要使用类似TVS二极管、压敏电阻或遏制器的“ESD保护元件*”（关于这些ESD保护元件的特征区别和比较，请参照“什么是TVS二极管？与其他ESD保护元件之间的区别和特征”的“TVS二极管、压敏电阻和遏制器之间的区别”）。

以下列举了一些代表性的部位，这些部位特别需要通过类似TVS二极管这样响应速度特别快的ESD保护元件实施对策。

详情请参照“外部I/O接口（USB/HDMI）和TVS二极管的使用示例”。

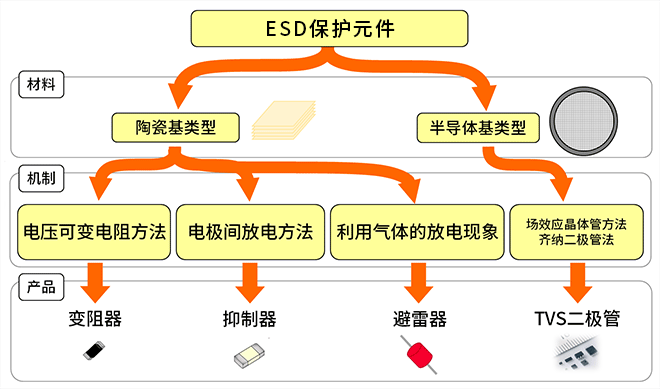

ESD保护元件包括TVS二极管、遏制器、压敏电阻和避雷器。本公司提供TVS二极管。 TVS二极管可用于静电放电（ESD）的瞬态过电压保护用途，例如，来自USB等的数据通信端子和电源端子的ESD保护（详情请参照“TVS二极管（ESD保护装置）”的“TVS二极管使用示例”）。

关于ESD保护元件之间的区别，在“什么是TVS二极管？与其他ESD保护元件之间的区别和特征”的“TVS二极管、压敏电阻和遏制器之间的区别”中进行详细说明。

如左图所示，ESD通过人的手容易接触的外部接口侵入设备内部。

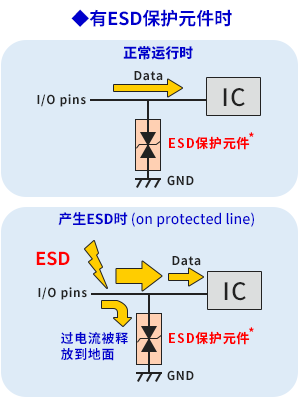

如果没有ESD保护元件，像ESD这一类数千伏的高电压会通过外部接口直接施加到IC上，从而损坏IC。ESD保护元件是防止IC因ESD而受损的元件。如右图所示，它被连接在位于外部接口和IC之间的数据线和接地端之间。
因此，ESD保护元件需要具备以下两种功能。

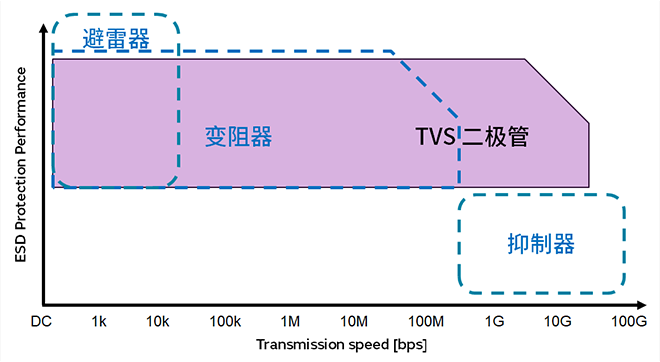

TVS二极管具有低静电容量/高静电容量和高静电放电能力的特征，可在DC电源线和不高于5Gbps的通信线路中实现高静电吸收。本公司备有芯片尺寸为0402至1006的产品。
关于ESD保护元件之间的区别，在“什么是TVS二极管？与其他ESD保护元件之间的区别和特征”的“TVS二极管、压敏电阻和遏制器之间的区别”中进行详细说明。
