TVS二极管（ESD保护装置）什么是TVS二极管？与其他ESD保护元件之间的区别和特征

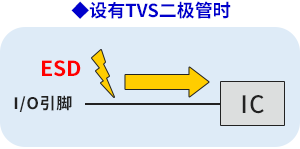

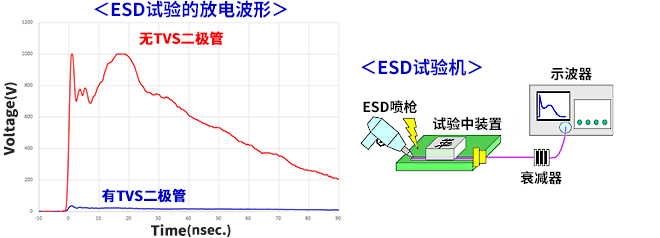

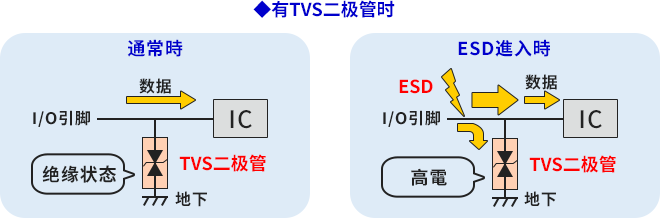

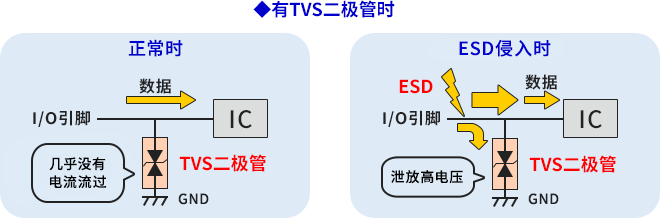

TVS二极管的主要功能是将侵入到设备内部的ESD传输到地下。没有TVS二极管时，从外部人机界面侵入的数千V的ESD将直接被施加在内部的IC上。

TVS二极管是齐纳二极管的一种。
稳压二极管和TVS二极管之间的区别是：稳压二极管用于稳定电压，而TVS二极管用于阻止ESD那样的瞬态电压。
此外，TVS二极管在下面的红框项目中记载了与ESD相关的规格，而稳压二极管则没有记载。

从多个角度对TVS二极管、压敏电阻和遏制器的区别进行相关比较。此外，还对每种ESD保护元件的用途和特征进行总结。

下表列出了TVS二极管、压敏电阻和遏制器在使用部位、应用示例、优势和缺点方面的差异。

压敏电阻是基于陶瓷的ESD保护元件，在电源端口和数据线中经常使用。
需要注意的是，虽然产品电容越高，所具有的放电特性就越好，但在需要0.5pF或更低电容产品的RF端口中，压敏电阻的静电容量较大，因此无法使用。
此外，虽然成本低是一个优势，但反复施加ESD可能会导致绝缘电阻发生劣化（短路故障）。

遏制器是基于陶瓷的ESD保护元件，用于Wi-Fi®、Bluetooth®等功率较大的RF端口（天线端口）和数据线等。由于其静电容量非常低（0.1pF或更低），因此适合用于在高速信号传输线实施的ESD对策。

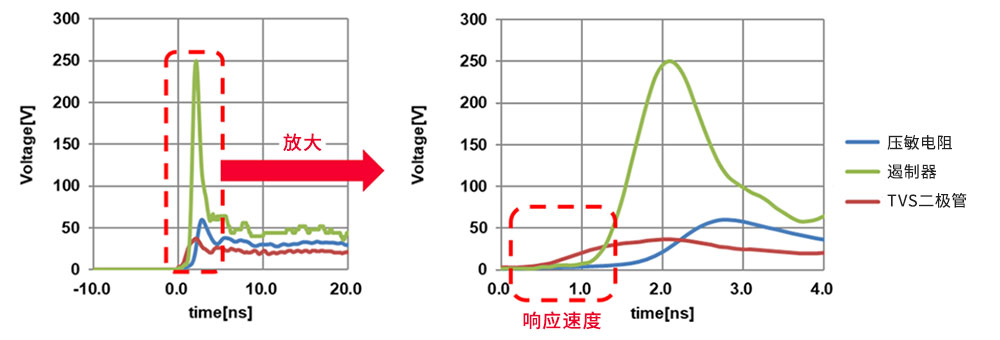

另一方面，与TVS二极管相比，其缺点是ESD保护在低电压下无效以及响应速度较慢。

TVS二极管是基于半导体的ESD保护元件，用于电源端口、USB端口（USB 1.1至USB 3.2）、HDMI端口（HDMI 1.0至2.0）等的数据线、低输出功率RF端口（例如 NFC）以及仅接收信号的GPS RF端口等的ESD保护（详情请参照“TVS二极管（ESD保护装置）”的“TVS二极管使用示例”）。
虽然TVS二极管不能像遏制器那样用于功率较大的RF端口，但它在功率较小的RF端口和GPS天线的接收线路中具有较高的放电特性。

请浏览本视频，了解需要TVS二极管的理由、TVS二极管的用法及村田TVS二极管的特点。

村田的TVS二极管具有较强的静电遏制能力。我们提供的产品涵盖从DC到高速传输的多种应用场景，同时还提供有助于缩小电路板面积的小型产品。
