LC陷波器

对0402尺寸的LC陷波器进行介绍。
该产品为一款将由L和C组合构成的LC滤波器电路贴装到单芯片上的产品，贴装面积为0.4×0.2mm，非常适合用于在可穿戴设备和RF模块中的Wi-Fi频带实施噪声对策。

通过设计来解决无线耳机的静噪对策,
防止跳音以及小型化！

外观及形状
规格
产品数据
文件下载
关联网站
查询

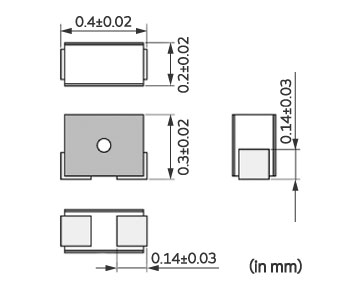

外观及形状

LQZ02HQ 系列

规格

LQZ02HQ 规格

规格表 : PDF下载

型号	阻抗 Typ. (Ω)			插入损耗 Typ. (dB)			DC Resistance Max. (Ω)	额定电流 (mA)	共振频率 Typ. (GHz)
型号	2.40GHz	2.44GHz	2.50GHz	2.40GHz	2.44GHz	2.50GHz	DC Resistance Max. (Ω)	额定电流 (mA)	共振频率 Typ. (GHz)
LQZ02HQ242A02	460	600	345	15.0	15.7	13.0	0.55	200	2.44

使用温度范围 −55°C ～ +125°C

产品数据

LQZ02HQ 系列

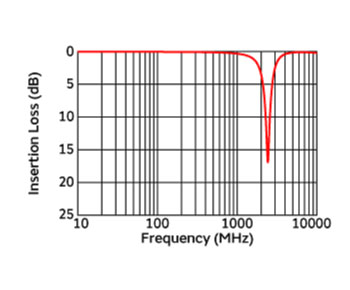

插入损耗频率特性

文件下载

会员网站my Murata Inductor Site限定

※ 刊登在仅限会员登录的「my Murata」。要查看数据，用户需要创建 / 登录my Murata帐户并申请使用「Inductor Site」。

关联网站

此软件可对产品特性进行在线模拟、及下载相关数据。

电感器（线圈）的FAQ（常见问题解答）

介绍常见问题和解答。

查询

请注意村田产品的仿造品
