EMI静噪滤波器(EMC・噪声对策)通过BNX系列实现杂音端子电压的噪音对策

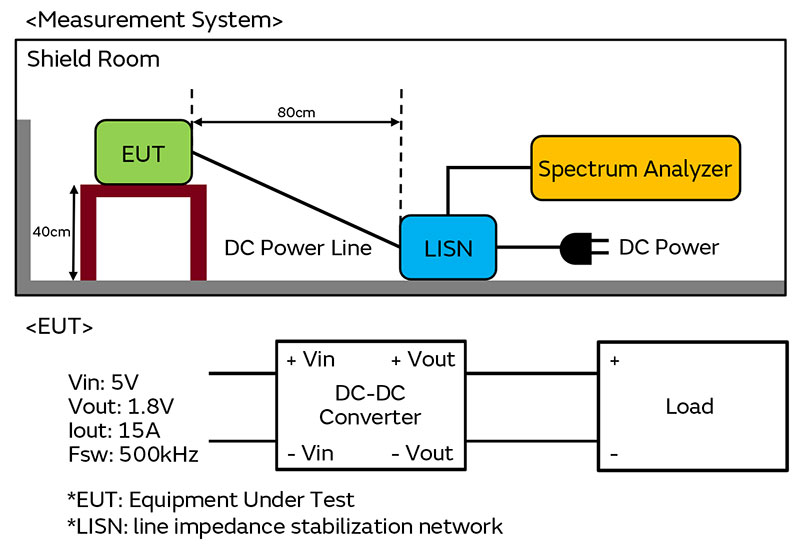

作为验证，我们准备了一个将DC-DC转换器作为EUT，对CISPR11传导噪声进行评估的测量环境。

（注意）
使用CISPR11规定的测量系统和测量方法，对泄漏到DC电源线的传导噪声进行评估。

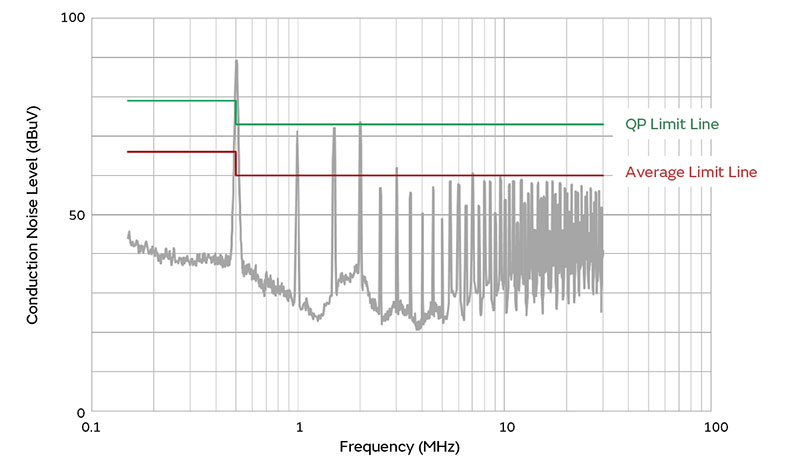

在500kHz开关频率的整数倍频率下观察噪声频谱。此外，我们观察到的噪声超过了CISPR11 Class A group 1（工业环境）的噪声允许值。

可以认为，由DC-DC转换器的开关引起的噪声（开关噪声）传导到了DC线路。

（参考）

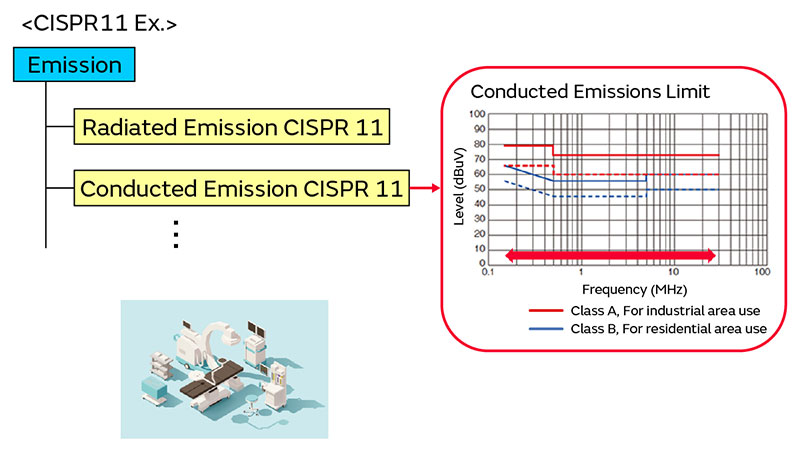

Class A : 工业环境，Class B : 住宅环境的噪声允许值

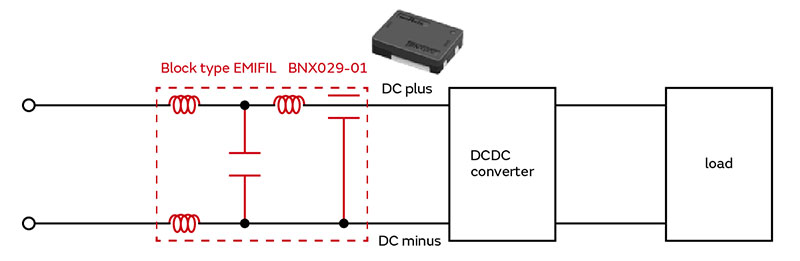

为了遏制这种传导噪声，我们在输入侧使用了块型EMIFIL BNX029-01。
BNX029-01是将LCπ型滤波器作为1个元件构成的滤波器。

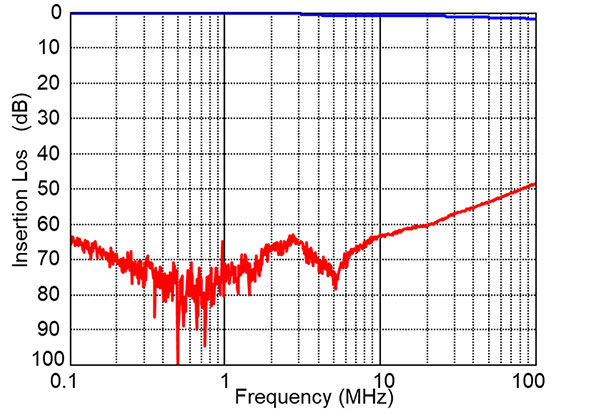

该滤波器可以在15kHz至1GHz的宽频带范围内实现噪音对策。支持20A的大电流，非常适宜用于DC电源线噪声对策。

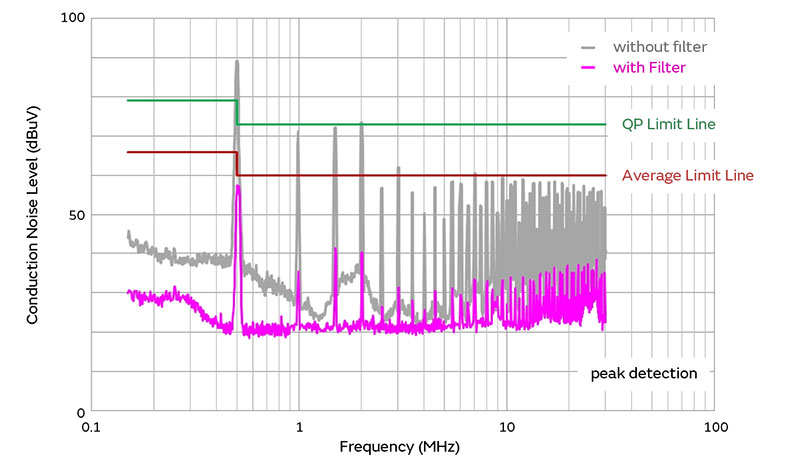

通过将BNX029-01插入输入侧，可以在全部频段满足CISPR11的噪声允许值要求。

DCDC转换器的开关引起的噪声有时会传导到DC线路。通过使用宽频带BNX系列，可以阻止传导噪声。
此外，BNX系列是由单个产品构成LCπ型滤波器的滤波器，有助于缩短对策时间和节省空间。

在BNX系列的SMD类型中备有以下版本。
可根据使用环境和噪音情况进行选择。
