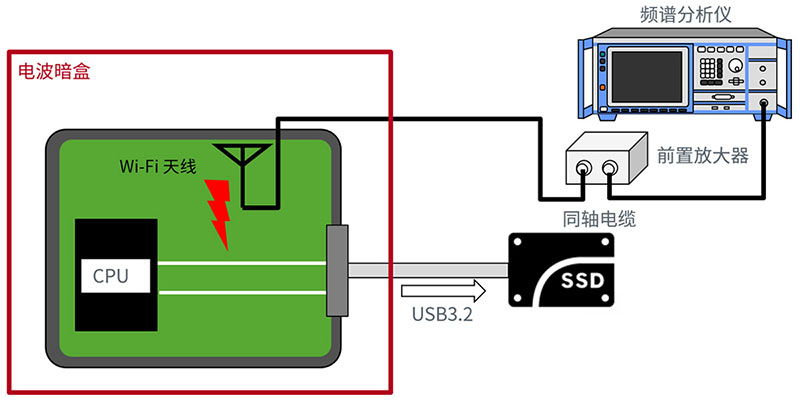

使用支持USB3.2+安装Wi-Fi天线的电子设备，实施了与天线耦合的噪声的评估。 使用了安装在设备内的天线。
对传输USB3.2时，评估基板布线辐射的噪声与天线的耦合程度进行了调查。 此外，还进行了CMCC的降噪效果比较。

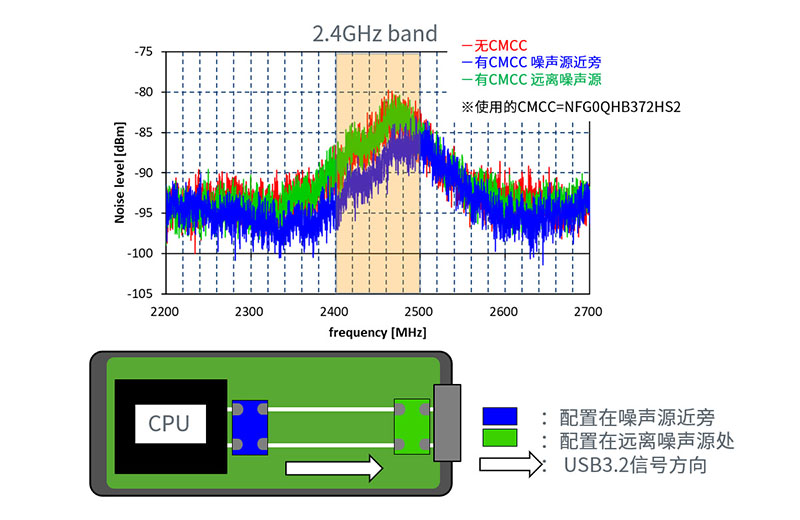

结果表明 : 实际使用电子设备时，根据CMCC的配置位置产生了5dB的差异。

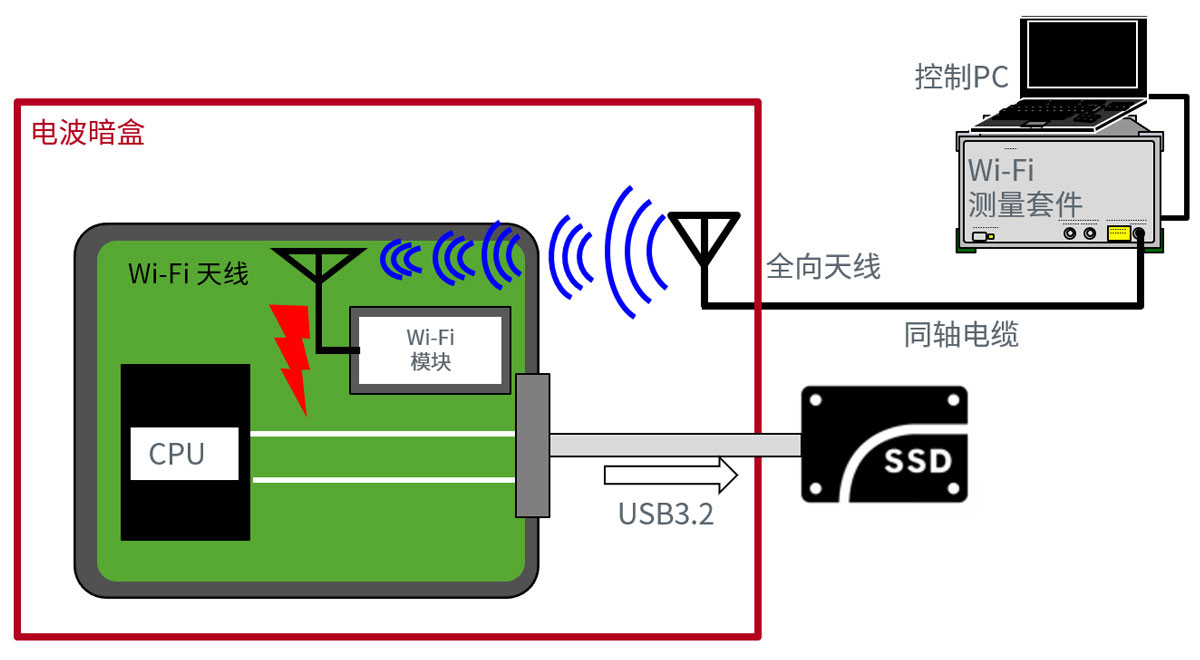

使用支持USB3.2+安装Wi-Fi天线的电子设备，实施了Wi-Fi接收灵敏度的评估。
在USB3.2通信期间，电子设备与Wi-Fi测量套件之间进行了Wi-Fi通信。此时确认了与USB3.2无通信时比较，接受灵敏度是否劣化。此外，还进行了CMCC的降噪效果比较。

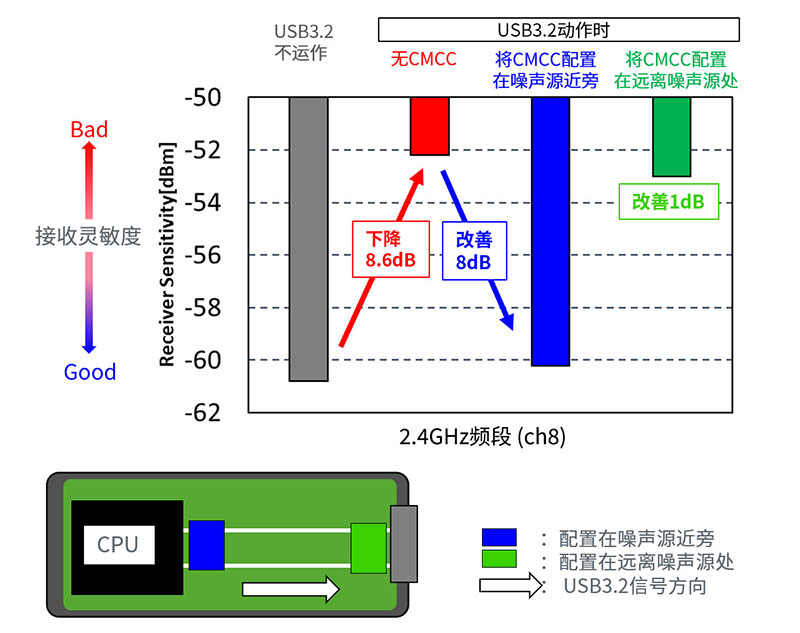

结果表明 : 实际使用电子设备Wi-Fi的接收灵敏度，根据CMCC的配置位置产生了7dB的差异。

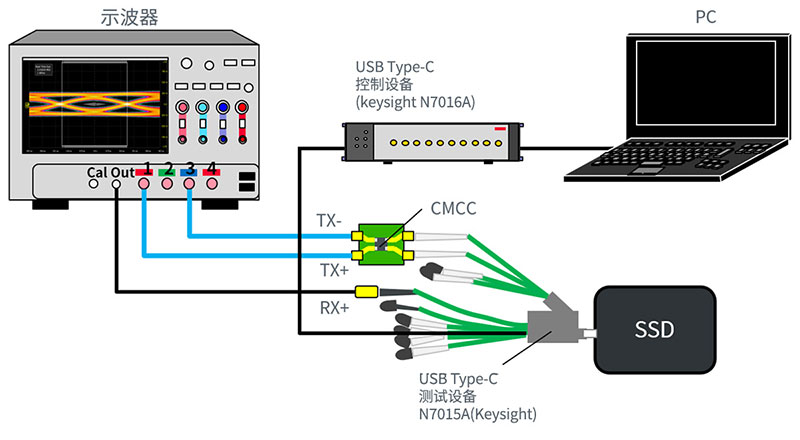

使用USB3.2一致性测试确认插入CMCC是否会对信号波形造成影响。在此使用USB3.2的波形一致性测试环境进行了眼图评估。

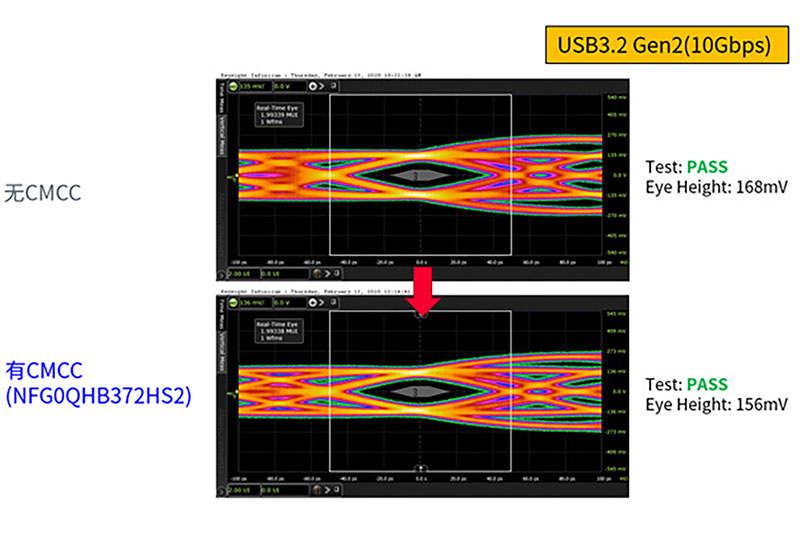

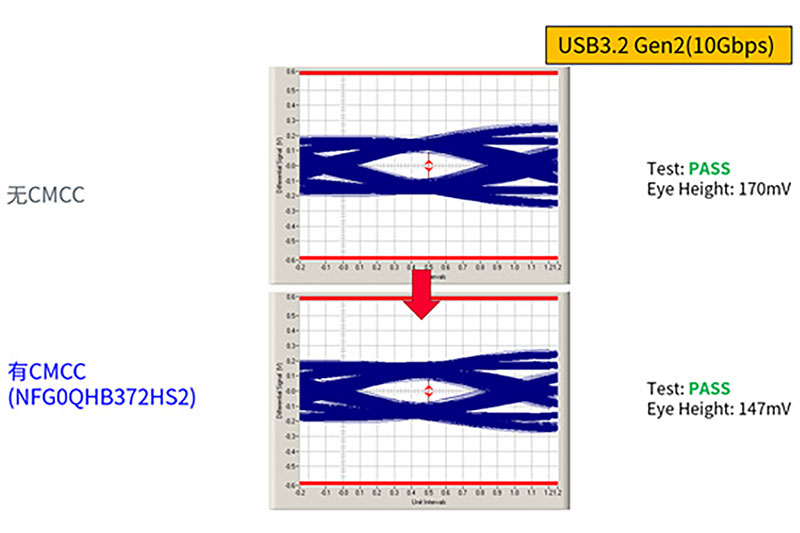

进行了Keysight SDA、USB-IF与眼图遮罩测试，结果表明即使使用共模扼流线圈NFG0QHB372，也不会对波形造成不良影响。
由此表明 : CMCC的配置位置是内部系统EMC静噪措施的关键。
差动传输线的静噪措施建议使用以下CMCC。
可有效降低共模噪声，不会对信号波形造成不良影响。此外，已获得部分IC制造商的建议。
