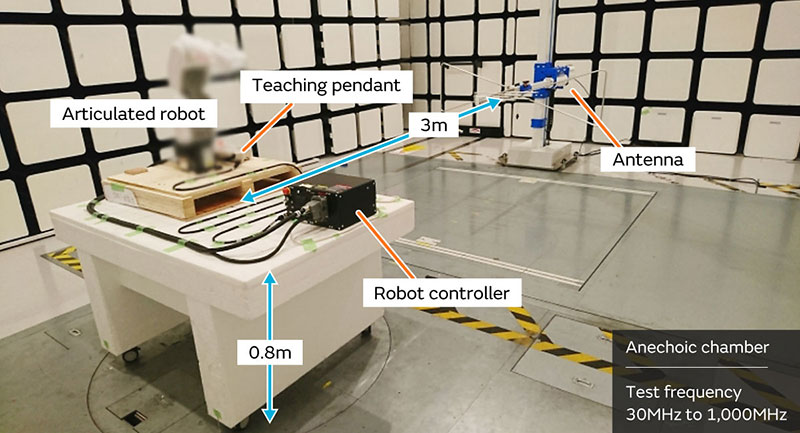

在本次发射噪声评估中，我们参考CISPR11辐射噪声测量环境，测量了一组市售多关节机器人的辐射噪声。
另外，机器人进行了任意1个关节的动作（重复左右移动）。
我们对辐射噪声进行了评估。

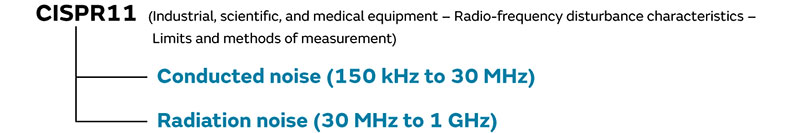

在CISPR11中设定了2个噪声允许值。
在这里，class A以不直接连接到低压电网（解释为商用AC电网）的设备为对象。例如，通过配电柜等高压受电设备向设备提供AC电源时。另一方面，class B以直接连接到低压电网（解释为商用AC电网）的设备为对象。例如，通过共用电线杆上的变压器等公共配电网提供AC电源的情况。

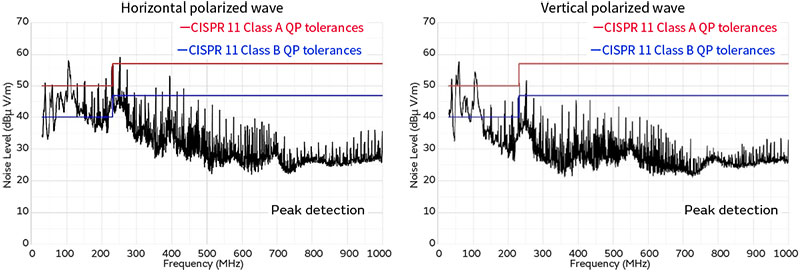

多轴关节机器人被认为主要用于工厂，但我们此次准备的市售实机的辐射噪声结果超过了CISPR11 class A的允许值，可以看出并不满足作为将来适用标准的基础的CISPR11。
目前，还没有适用于机器人的噪声管制，因此这种状态也没有问题，但如果将来适用噪声管制，则可能需要采取新的噪声对策。

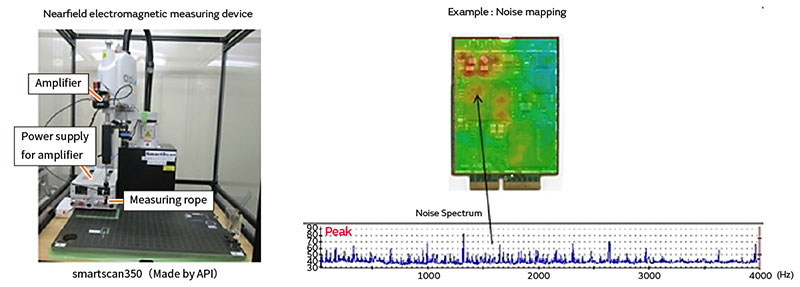

对我们购买的多轴关节机器人的辐射噪声产生机制进行调查后，我们发现了以下情况。

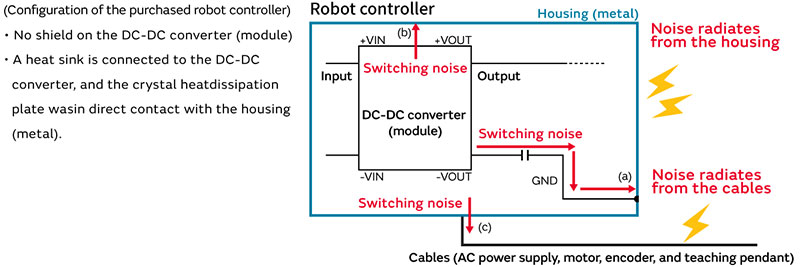

噪声源是来自DC-DC转换器模块的开关噪声。DC-DC转换器的开关频率为470kHz。
噪声传导路径共有3个，第1个是开关噪声传导到了DC-DC转换器输出的负极线。负极线连接到控制器的外壳，所以开关噪声传导到了外壳上。
第2个是由于DC-DC转换器的散热板（开关噪声互相结合的散热板）与外壳接触，导致噪声传导到了外壳上。
第3个是噪声传导到了连接到带有开关噪声的控制电路板的各个电缆（AC电源、电机、编码器、示教器的电缆）。
与向外部辐射有关的天线是控制器外壳和各个电缆。

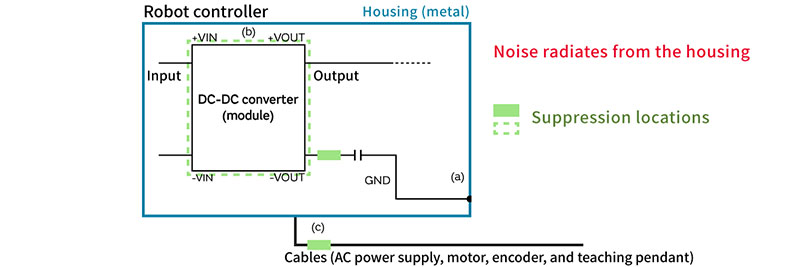

为了对机器人的辐射噪声实施对策，需要预防噪声传导至控制器外壳及各个电缆。如下图所示，可以认为屏蔽DC-DC转换器模块和在噪声传导路径中插入滤波器是有效的方法。
然而，在结构上很难对DC-DC转换器进行屏蔽（使用后装的屏蔽无法全部消除与散热板结合的噪声，并且会妨碍散热，从而导致DC-DC转换器因发热而发生故障），因此，即使对（a）和（c）采取了对策，噪声也会通过（b）的路径传导，所以未能确认到噪声阻止效果。
为了对（b）采取对策，我们认为有必要重新审视布线图案、重新审视DC-DC转换器模块的选择以及重新考虑散热方法，并且判断购买后进行的噪声对策解决不了全部问题。

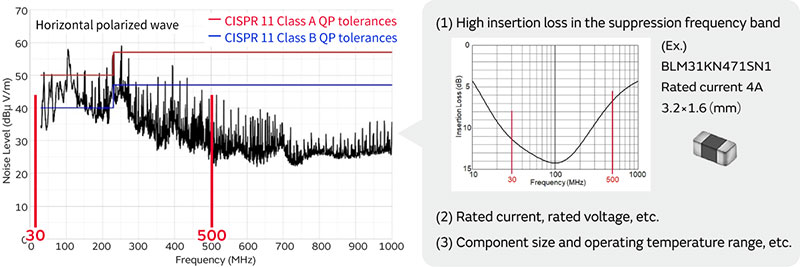

在此次评估中，由于无法充分屏蔽来自DC-DC转换器模块的辐射，因此我们无法确认插入滤波器的效果。但是，选择滤波器的要点有以下①～③ :
机器人的辐射噪声在多数情况下容易在30MHz至500MHz产生问题，因此着眼于该频带的噪声滤波器建议能获得更优的效果。
