差动接口的静噪措施～内部系统EMC～（1） | EMI静噪滤波器（EMC降噪对策）概要

本页介绍的产品

1. 差动接口与无线通讯模块的普及

近年来，以智能手机为代表的数字设备，需要在设备内外传输高分辨率和大容量数据，因此采用了各种差动接口。

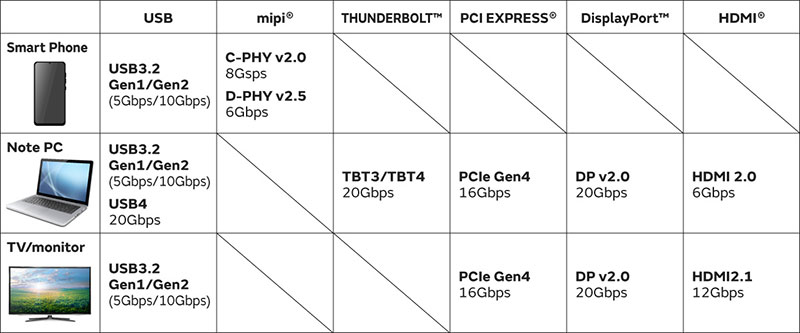

差分接口的最新标准

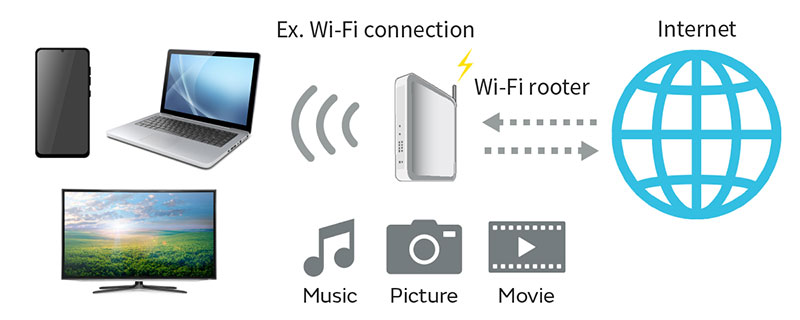

另一方面，为了与互联网进行数据传输，安装了无线通讯模块。其中，Wi-Fi作为常用的无线通信方式得以普及。

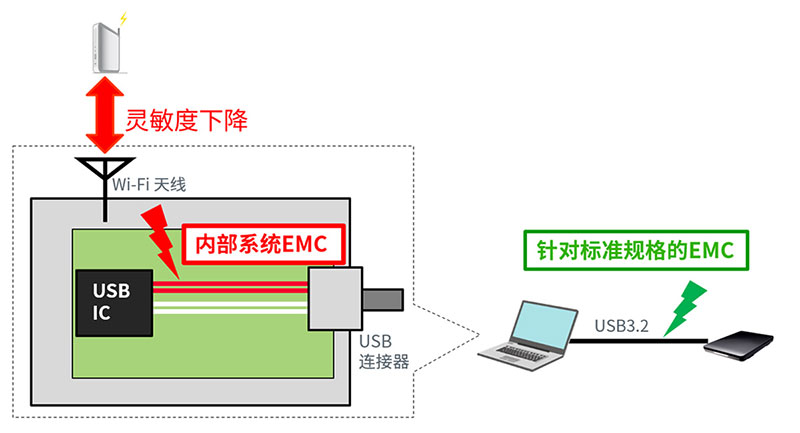

随着差动接口的高速化与无线通信的普及，内部系统EMC备受关注。

在差动接口插入共模扼流线圈（CMCC）。将CMCC配置在噪声源近旁时，静噪效果良好。

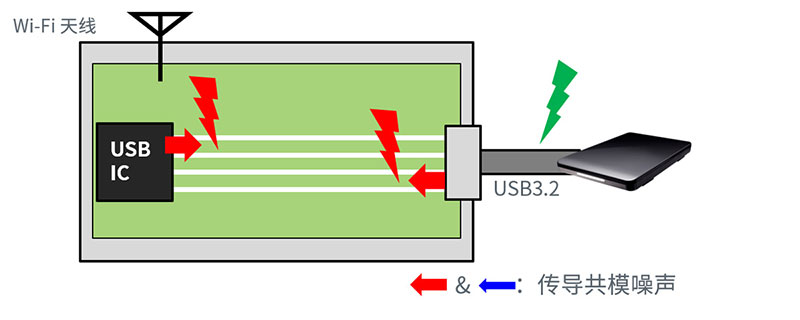

Before

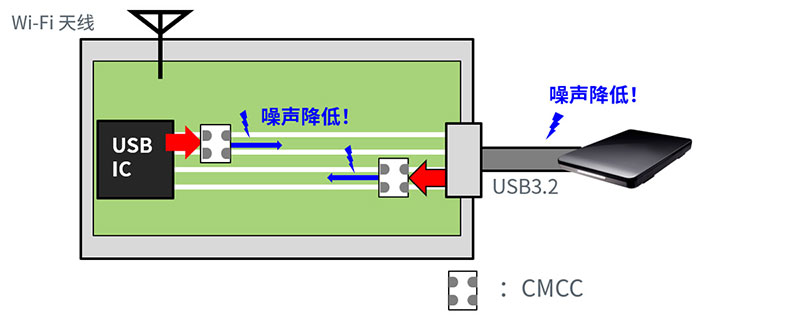

After

可有效降低共模噪声，不会对信号波形造成不良影响。此外，已获得部分IC制造商的建议。

使用附带USB Type-C连接器的评估基板，对传输USB3.2时的天线耦合噪声进行了评估。

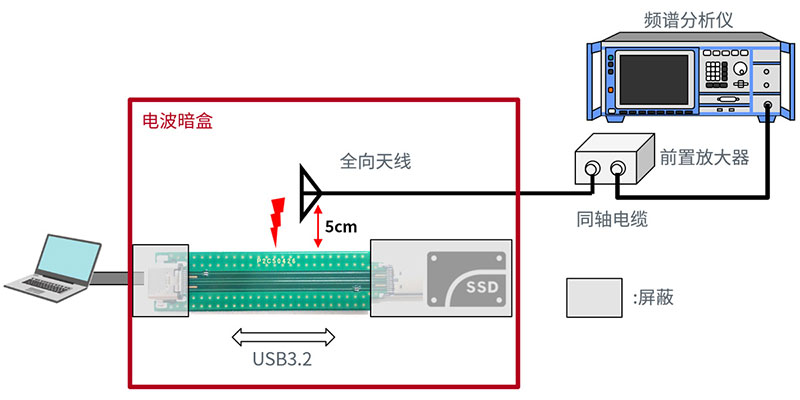

信号源是支持USB3.2的笔记本电脑，终端设备使用了SSD。此外，在距离评估基板5cm的位置设置了全向天线。

对传输USB3.2时，评估基板布线辐射的噪声与天线的耦合程度进行了调查。
此外，还进行了CMCC的降噪效果比较。

结果表明 : 根据CMCC的配置位置，产生了3dB的差异。

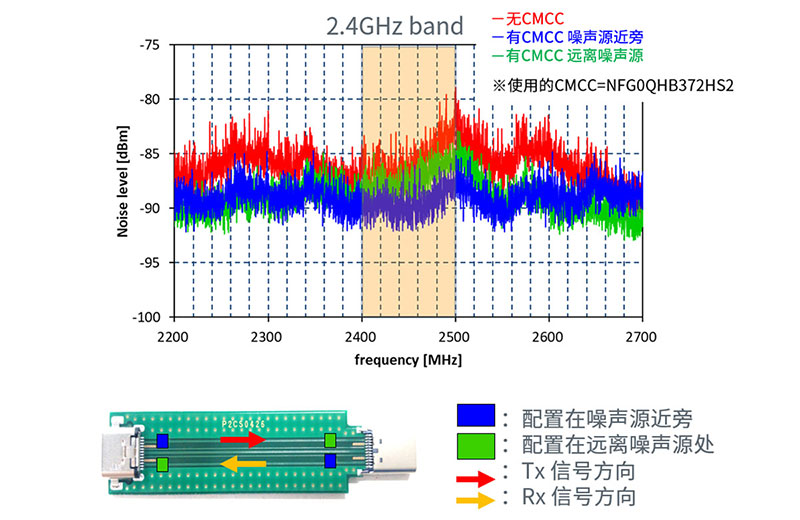

传输USB3.2时与全向天线耦合的噪声

“差动接口的静噪措施”系列

点击表格中的型号即可申请样品、检索代理店库存或下载规格表和产品特性数据。
